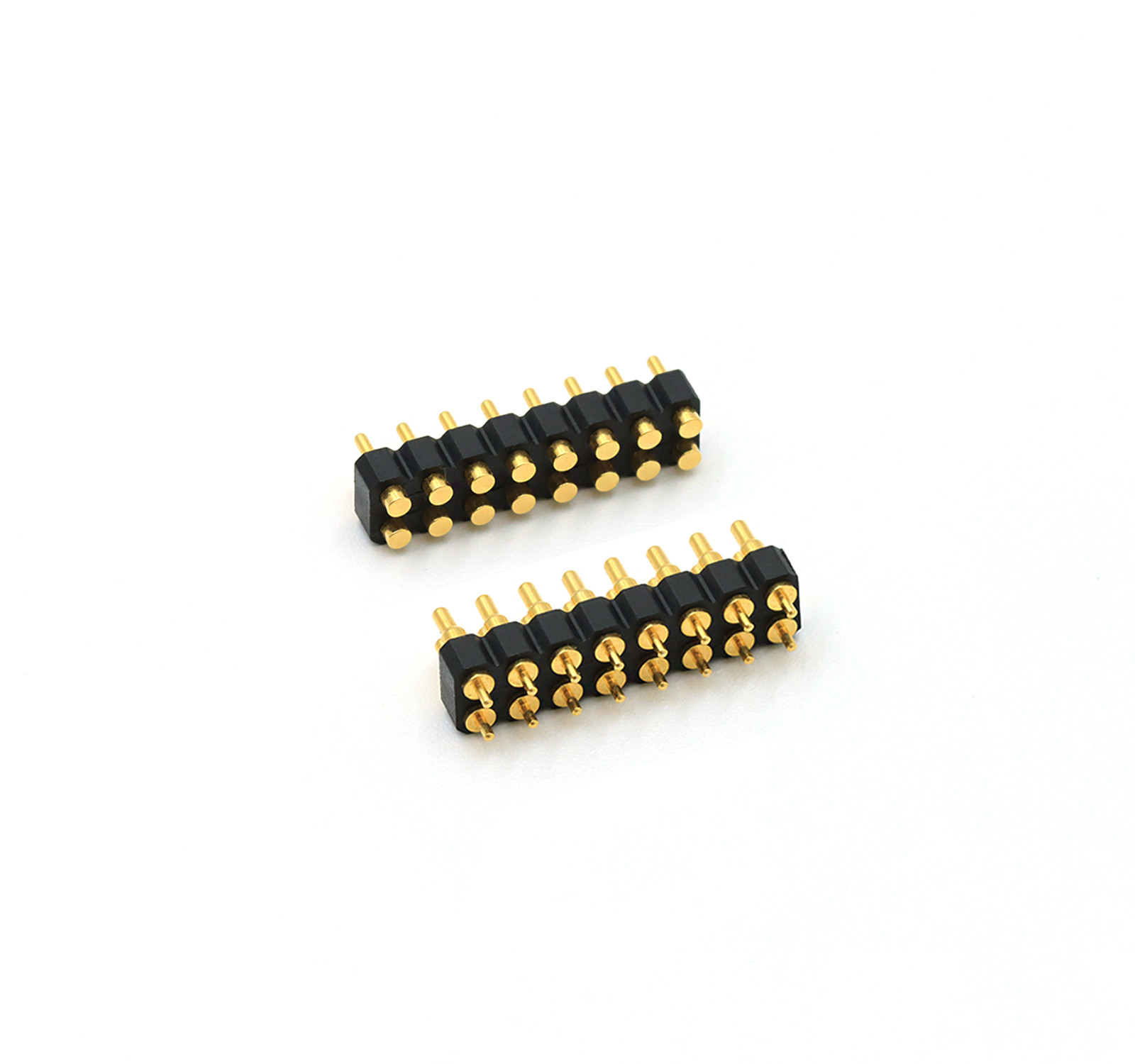

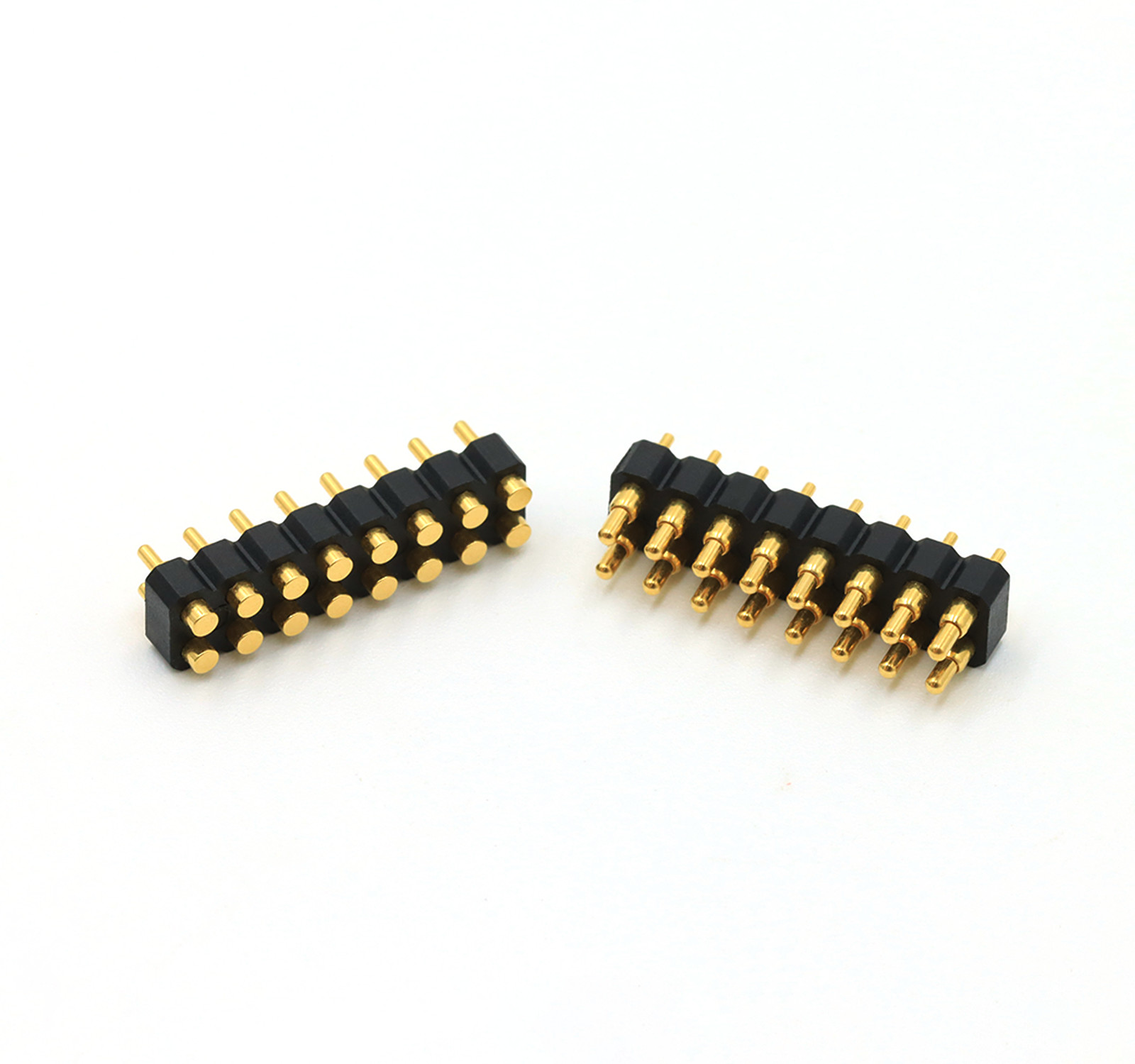

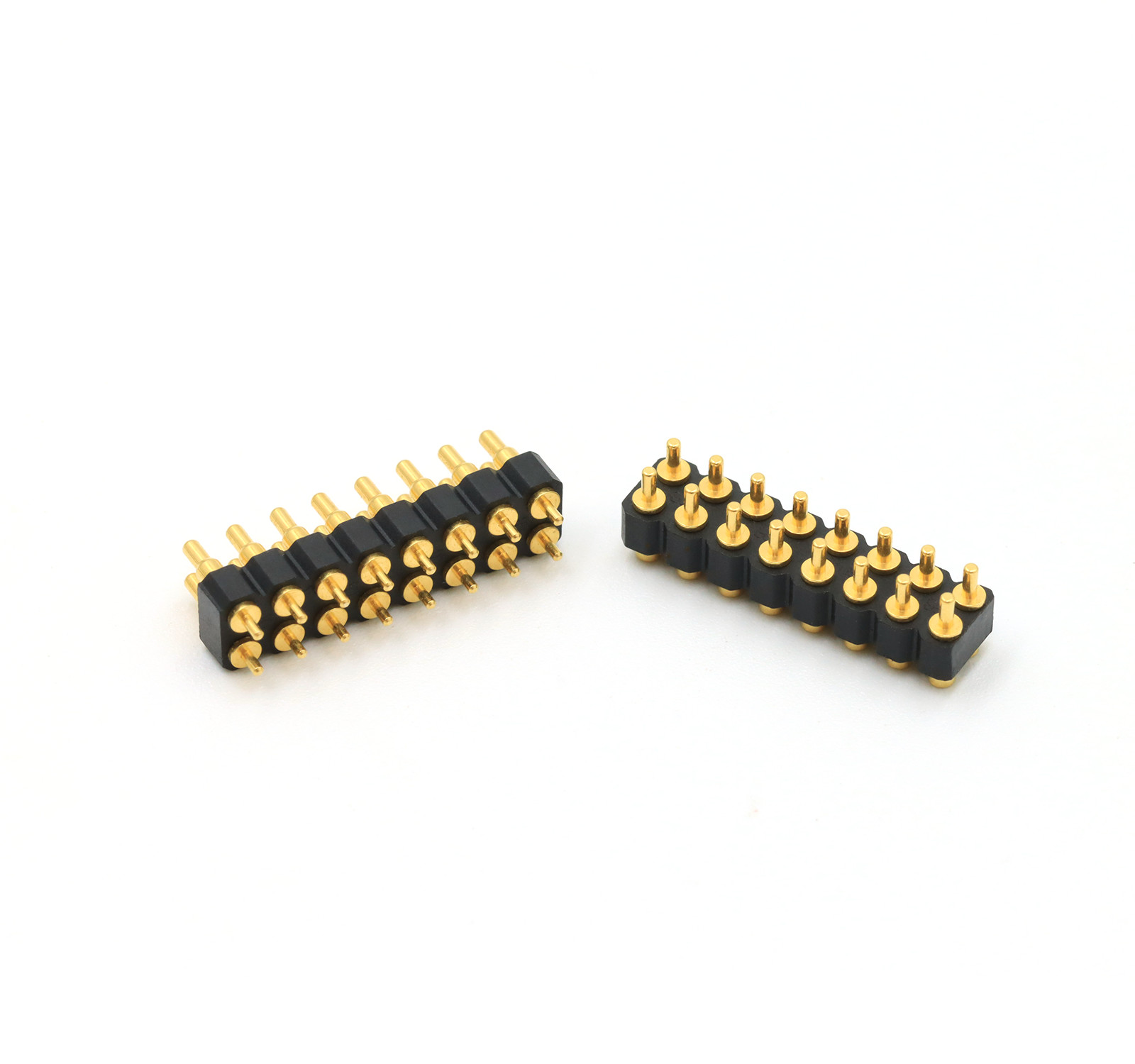

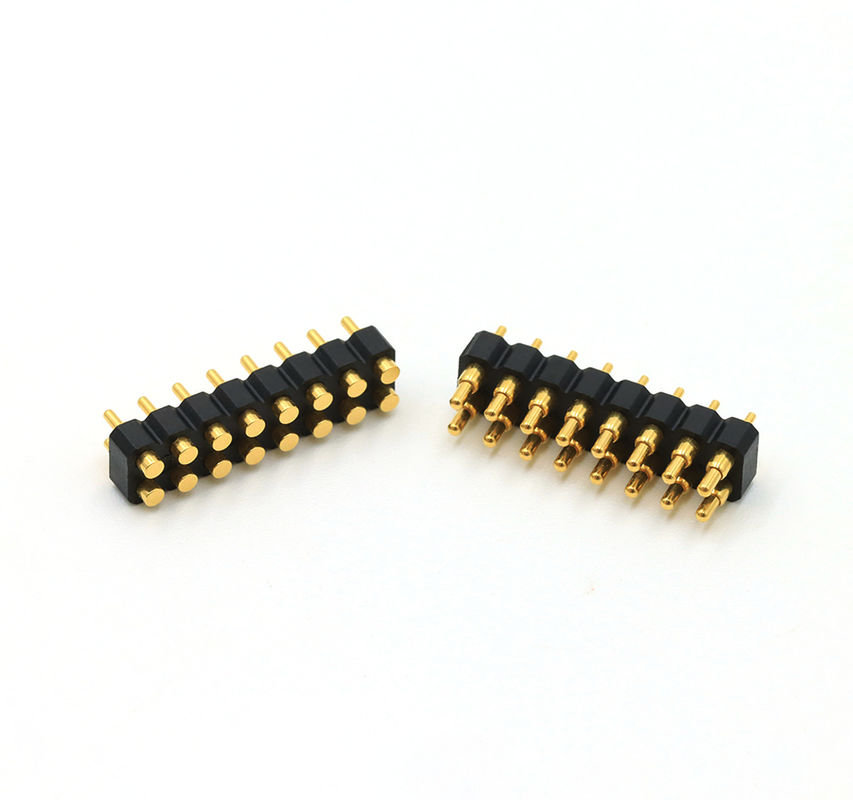

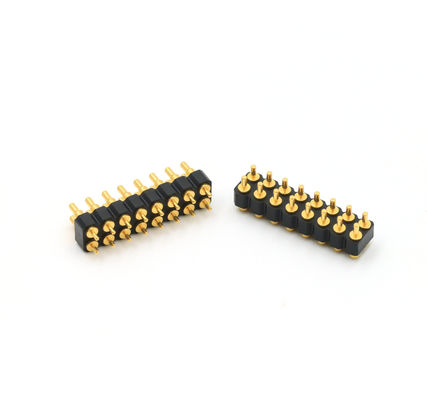

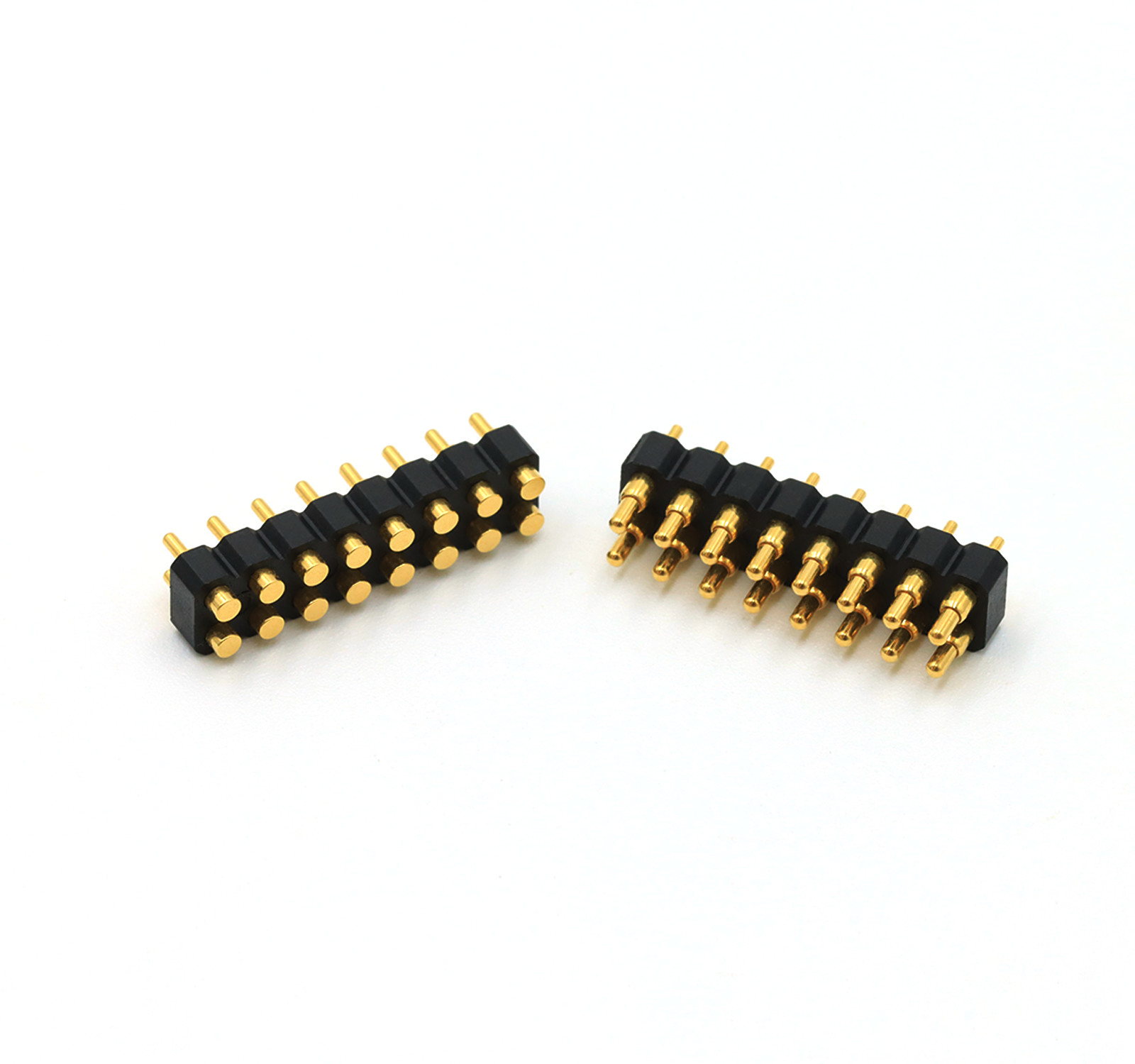

Doppia fila di 2,54 mm di passo con connettore DIP a molla di 16 pin maschio femmina.
La Union Precision Electronic Co., Ltd (UPE) è impegnata nella produzione di pin Pogo di fascia alta, connettori Pogo Pin, connettori magnetici e nella progettazione, sviluppo,produzione e vendita di prodotti di supporto come azienda ad alta tecnologia.
Abbiamo aderito alla continua innovazione tecnologica e prodotti di alta qualità come il nucleo dello sviluppo dell'azienda, un professionista ed esperto tecnicoteam di esperti nel settore dei connettori.UPE ha molti anni di esperienza lavorativa nello sviluppo e nella produzione di prodotti.UPE garantisce la qualità del prodotto durante la progettazione del prodotto,sviluppo e produzioneAllo stesso tempo, può anche fornire ai clienti un supporto tecnico come lo sviluppo sincrono.
Specifiche tecniche del connettore Pogo Pin
Materiali:
..Plunger: C6801 senza piombo, placcatura 01~99u"Au over 60~100u"Ni.
..Barrello: C6801 senza piombo, placcatura 01~99u"Au over 60~100u"Ni.
..Primavera: SUS 304.Plating 1u"
..Cassa:Bkack HTN+30GF UL94 V-0.
Meccanica:
Forza di molla: 80g±20g, a 1,0 colpi di marcia.1.2 mm.
La vita meccanica: 10000 cicli min.
Altri:
Corrente nominale e tensione: DC 12V, 3A Max.
Resistenza di contatto: 50mΩ max, all'altezza di lavoro.
Tolleranze accese:
... lunghezze: ± 0,15 mm.
..Diametri: ± 0,05 mm.
Angoli: ± 2°.
Prestazioni ambientali:
Temperatura operativa: -40°C +130°C entro 24 ore.
Resistenza al vendimento: 260°C±5°C 20s±2s
Prodotto conforme a ROHS o REACH.
Test con spruzzo di sale: 48 ore.
Composizione del connettore Pogo Pin
2.54 mm di passo elenco dei parametri del connettore pogo pin:
|
Nome
|
Collegatore Pogo Pin
|
|
Genere
|
Maschio/femmina
|
|
Numero di pin
|
16Pin
|
|
Isolatore
|
Bkack HTN+30GF UL94 V-0.
|
|
Pulsante
|
C6801 senza piombo
|
|
Barrique
|
C6801 senza piombo
|
|
Primavera
|
Trattamento superficiale SUS
|
|
Altezza della plastica
|
2.5 mm
|
|
Forza di molla
|
80 g+/-20 g a corsa di lavoro di 1,0 mm
|
|
Storca piena
|
1.2 mm
|
|
Prova di vita
|
100,000 cicli
|
|
Corrente nominale
|
3A Max.
|
|
Voltaggio
|
12V di corrente continua
|
|
Resistenza al contatto
|
50 milliohm al massimo
|
|
Prova con spruzzo di sale
|
48 ore
|
|
Certificazione
|
Prodotto conforme alla normativa ROHS o REACH
|
|
Esame
|
Prova aperta e breve al 100%
|
Doppia fila 2,5 mm alloggiamento DIP maschio Pogo Pin CoUn'altra volta:
Doppia fila 2.5 mm alloggiamento DIP connettore femminile:
Connettore Pogo Pin standard da 2,54 mm per riferimento dei clienti:
Campo di applicazione:
Il nostro vantaggio e la tua scelta:
.UPE professionale personalizzato Pogo Pin ad alta corrente con serie 15A-30A, è stato prodotto in serie.
.UPE ha sviluppato un connettore Pogo 2pin-40pin maschio e femmina standard con passo di 2.0 mm e 2.54 mm con SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life test fino a 1.000.000 cicli.
.Tutti i prodotti possono superare lo standard HF, RoHS REACH.
.Il rapporto di prova elettrica al 100% è fornito prima della consegna della merce.
.Disponibile su misura in varie forme, struttura piccola e corrente elevata.
Perché i clienti scelgonoUPE?
1Servizio di personalizzazione professionale
2Capacità di produzione rapida di campioni
3- Sistema di controllo della qualità rigoroso
4. Trasformazione con componenti importati
5- attrezzature di prova ad alta precisione
6Procedure ragionevoli di controllo dei costi
Come ordinare il connettore del cavo magnetico
* Ci invia il disegno o il campione
* Facciamo una valutazione del progetto
Facciamo il campione e te lo mandiamo
* Pensi che il campione sia buono allora fai un ordine e pagami il 30% di deposito
* Iniziamo a fare il prodotto
* Quando la merce è pronta, prendiamo foto per il tuo assegno e poi paghi il saldo
* Consegniamo i prodotti alla compagnia di corriere
Termine di pagamento:T/T, 50% di deposito, 50% di saldo
Metodo di pagamento:T/T,PayPal,OCBC
Tempo di consegna dei campioni:Campione di inventario 2-3Giorni lavorativi/campione personalizzato 5-7Giorni lavorativi
Tempo di produzione:10-15 Giorno lavorativo
Prodotto per:America,Europa,Asia,Sudafrica
Termine commerciale:Dati di riferimento
Trasporto merci:Aereo, marittimo, espresso
Servizio:Alta qualità con prezzo ragionevole, servizio OEM, qualsiasi taglia speciale, colore, disegni sono accettabili
