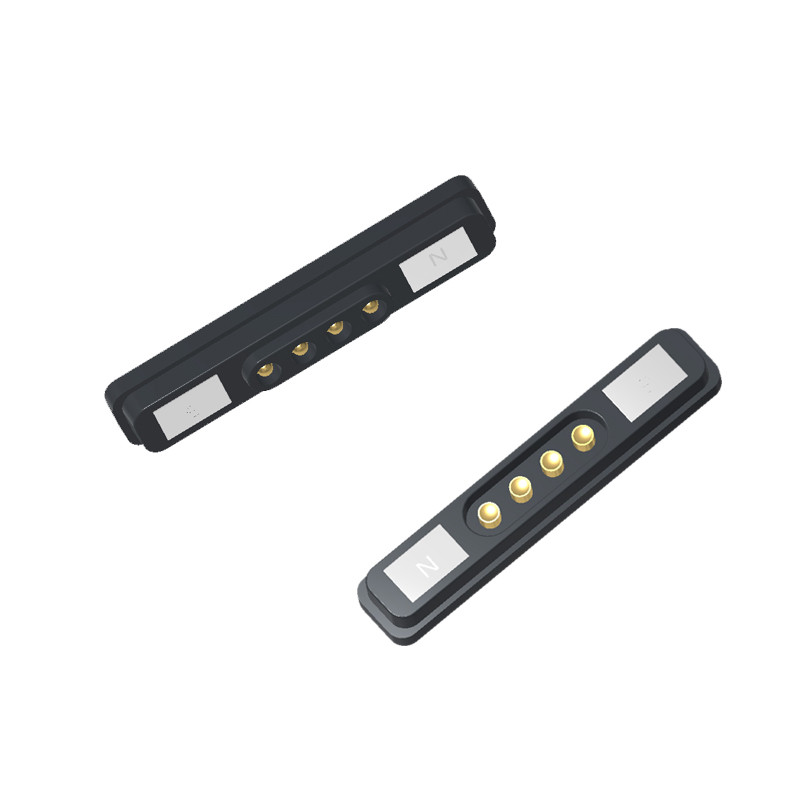

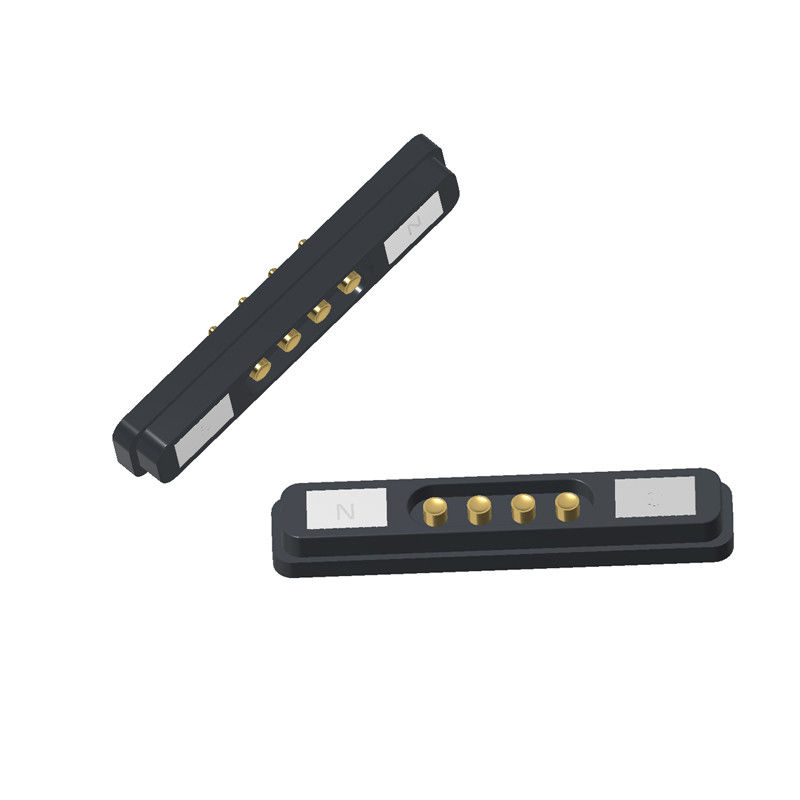

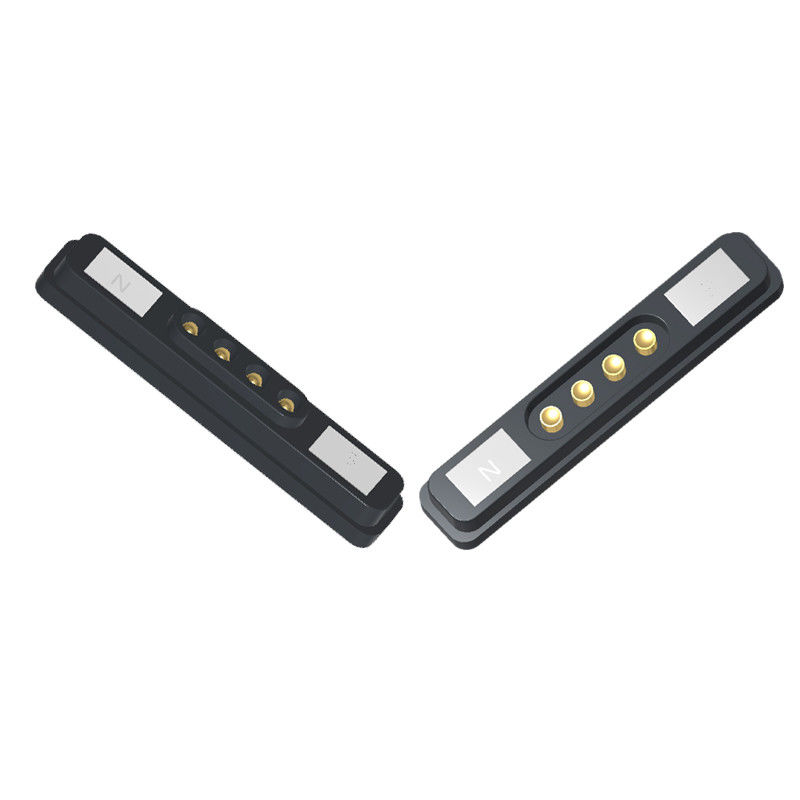

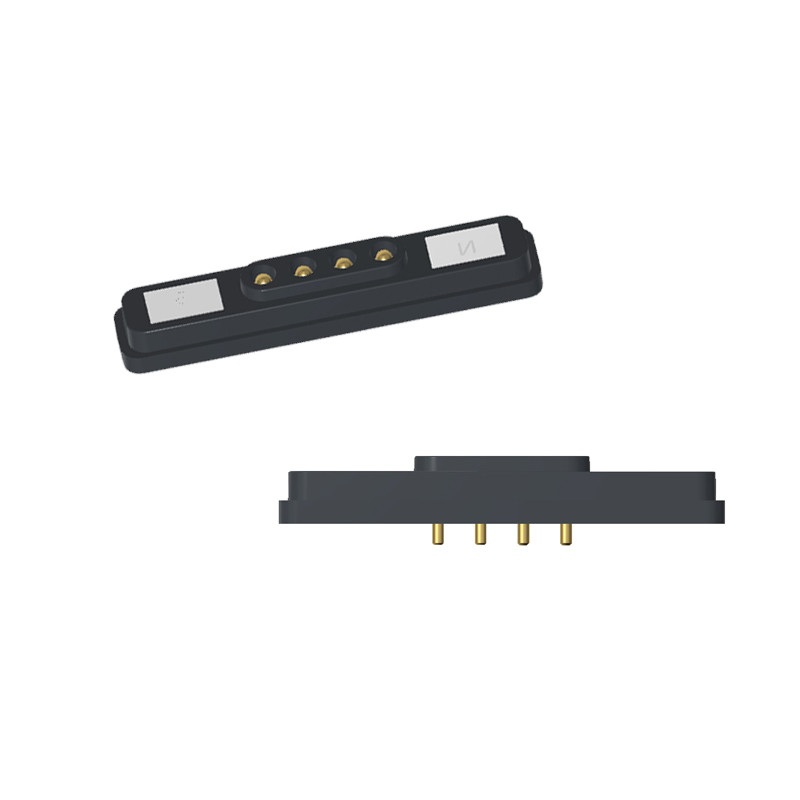

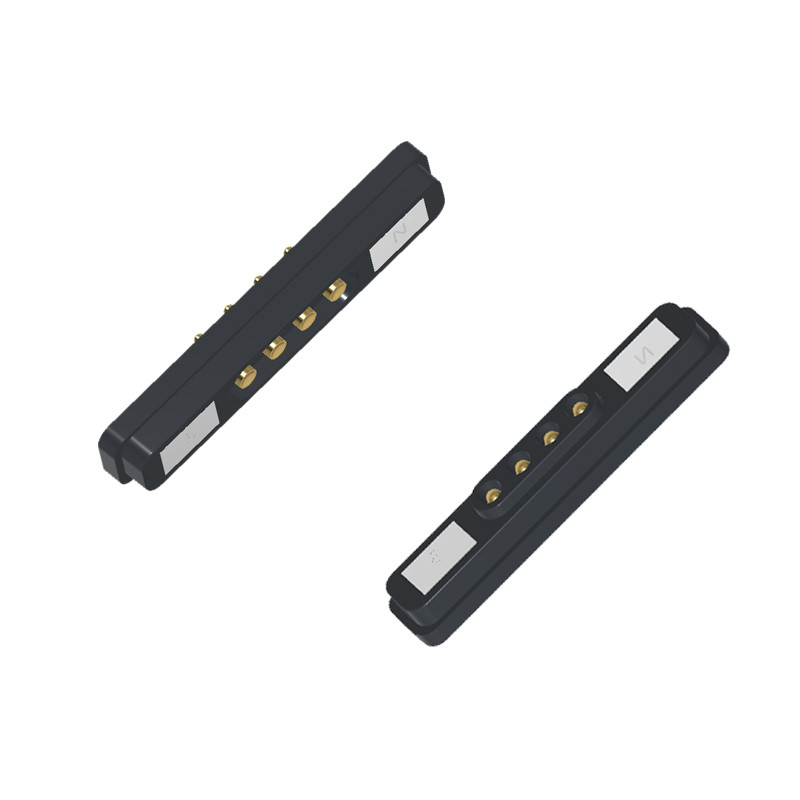

2.2mm Pitch Magnetic Connectors 12V 2A Magnetic Pogo Connector con alloggiamento nero

Un connettore a quattro pin maschile e femminile.

Norme di conformità
RoHS e REACH per tutti i materiali e rivestimenti.

Materiale
1.Pogo Pin:

Materiale di base: ottone C6801

Rivestimento: oro (Au) 0,125 μm

2- Parti di ricambio:

Materiale di base: ottone

Rivestimento: oro (Au) 0,125 μm

3- alloggi:

Materiale: HTN nero (nylon ad alta temperatura) + riempitore al 30%

Classificazione di infiammabilità: UL94 V-0 (retardante di fiamma)

Caratteristica: resistente alle alte temperature

4- alloggi:

Materiale: HTN nero (nylon ad alta temperatura) + riempitore al 30%

Classificazione di infiammabilità: UL94 V-0 (retardante di fiamma)

Caratteristica: resistente alle alte temperature

5. Magnete:

Materiale: Neodimio ferro borone (NdFeB) di grado N45

Plastificazione: nichel (Ni)

Specifiche meccaniche

Forza di contatto: 80 g ± 20 g a trazione di lavoro di 0,5 mm.

Durability: 10 000 cicli di accoppiamento (prova di durata).

Forza di assorbimento:Forza di assorbimento femminile di attracco: 400 g ± 20%.

Prestazioni ambientali

Intervallo di temperatura di funzionamento: da -25°C a +80°C.

Test con spruzzo di sale: 24 ore (validazione della resistenza alla corrosione).

Specifica elettrica

Tensione nominaleDC 12V.

Corrente nominale2A Max.

Resistenza al contatto: ≤ 50 mΩ (milliohm) per molla.

Parametro dei connettori magnetici maschio femmina a 4 pin:

Disegno tecnico del connettore magnetico maschio a 4 pin

Disegno tecnico del connettore magnetico femminile a 4 pin

Relayout PCB raccomandato

Decomporre la vista del connettore magnetico femminile

Vantaggi del connettore magnetico:

●Umanizzare la progettazione dell'esperienza di connessione ad assorbimento automatico;

●Anti-caduta umanizzata: è facile toglierla dall'interfaccia di ricarica e non è facile togliere il dispositivo;

●Tempo di vita: fino a 100.000-200.000 cicli;

●Disegno impermeabile: l'estremità femminile del dispositivo può essere impermeabile e impermeabile (IPX8);

●Tempo di ricarica veloce: la progettazione del connettore magnetico 5A-10A sopporta una grande trasmissione di corrente;

●L'aspetto del connettore magnetico può essere adattato in base alla progettazione del dispositivo di applicazione del cliente;

●progettazione della struttura anti-cortocircuito del prodotto e sicurezza;

● realizzare la trasmissione di segnali ad alta frequenza, può sostituire la tradizionale trasmissione di segnali video e audio USB2.0 HDMI 1.3
