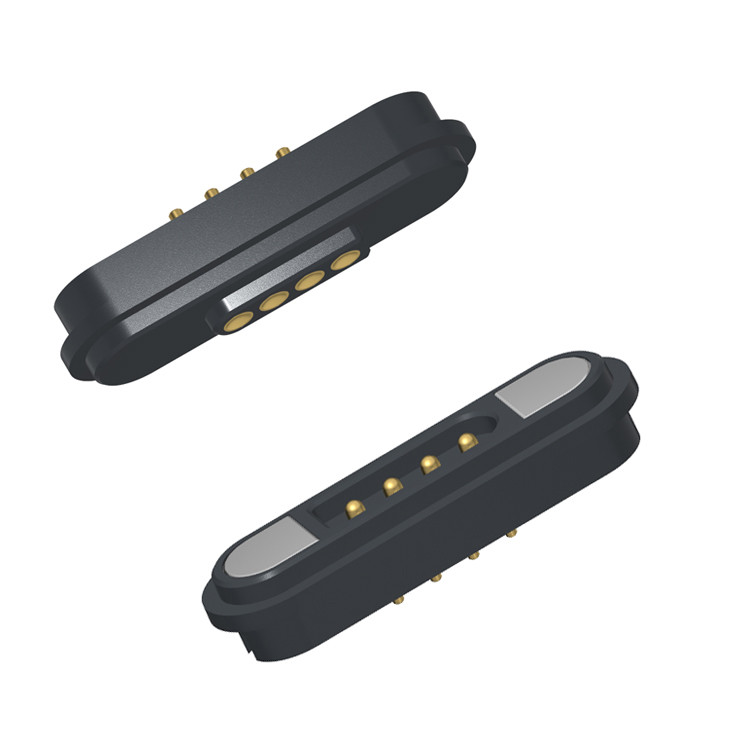

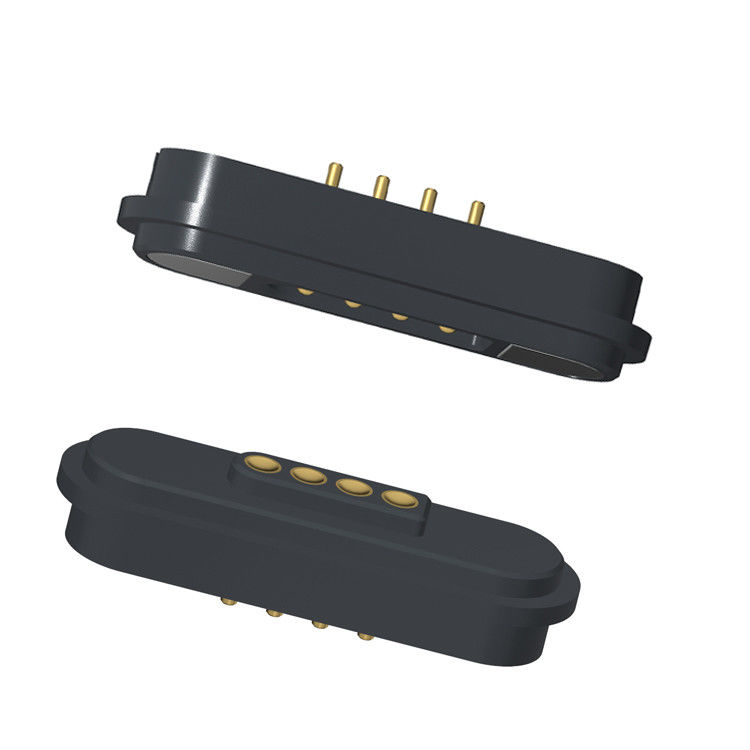

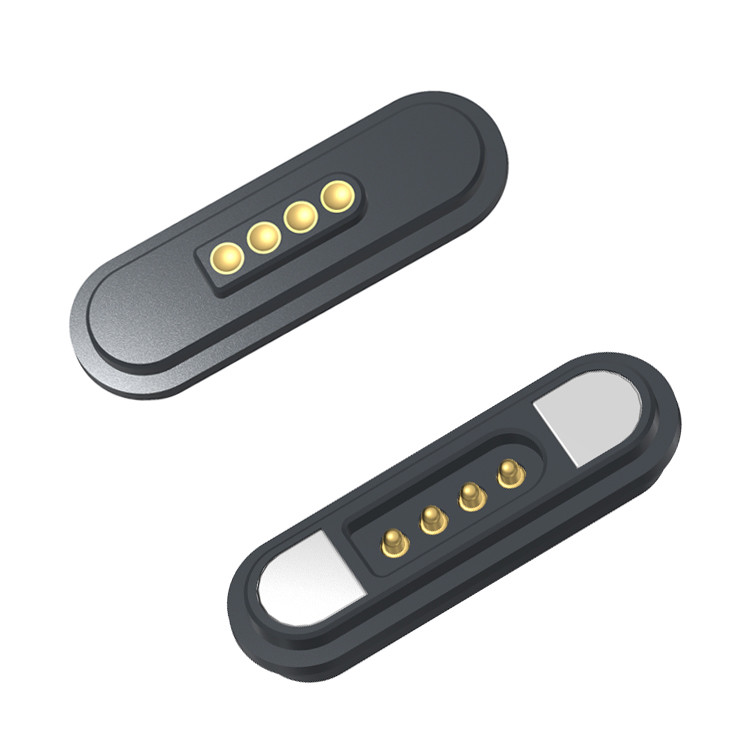

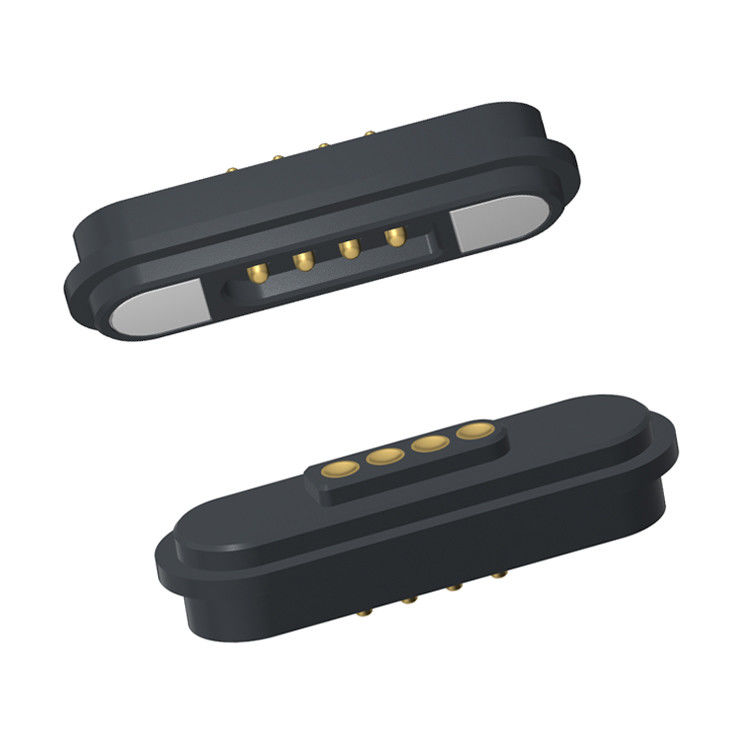

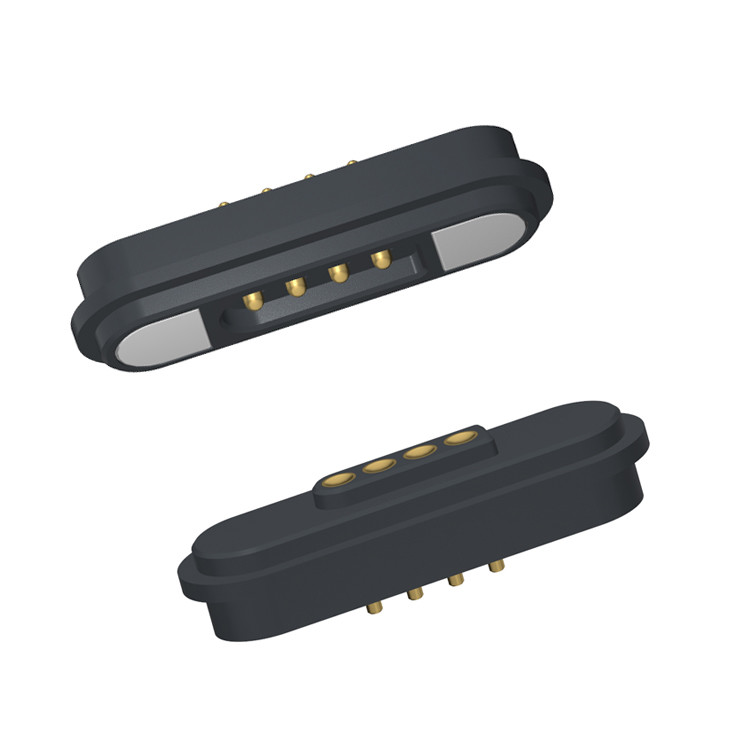

2.2MM Pitch 4Pin Magnetic Connector 3A Maschio e femmina terminale del caricabatterie DC

Connettore magnetico a 4 pin da 2,2 mm di passo, 3A, terminale maschio e femmina per caricabatterie CC.

UPE – Produttore professionale di connettori magnetici e cavi | Soluzioni personalizzate

UPE è un leader fidato nella progettazione e produzione di connettori magnetici e connettori per cavi magnetici ad alte prestazioni, offrendo soluzioni di connettività innovative, affidabili e personalizzabili per un'ampia gamma di settori.

Per garantire la durata meccanica del contatto del pin pogo, NON comprimerlo oltre la corsa di lavoro definita specificata nel disegno. La sovra-compressione può danneggiare la molla interna, portando a prestazioni ridotte o guasti.

Materiali:
-Alloggiamento: HTN nero UL94V-0

-Pin pogo: Ottone C6801 Placcatura Au 0,125um
-Pin femmina: Ottone C6801 Placcatura Au 0,125um
-Magnete: N52 NdFeB Placcatura Ni Cu Ni

Meccanico:

-Forza di contatto: 80 g±20 g a 1,0 mm di corsa di lavoro

-Corsa completa: 1,1 mm

-Test di durata di adsorbimento maschio e femmina: 10.000 cicli

Elettrico:

-Tensione nominale: CC12V; Tensione nominale: 3AMax.

-Resistenza di contatto del pin a molla: 50 milliohm Max.

Prestazioni ambientali:

-Temperatura di esercizio: da -25℃ a +80℃

-Test ambientale: Spruzzo salino 24 ore

Parametro connettori magnetici maschio a 4 pin e connettore magnetico femmina:

Disegno tecnico del connettore magnetico maschio a 4 pin

Disegno tecnico del connettore magnetico femmina a 4 pin

Vantaggi del connettore magnetico:

1. Connettività senza sforzo
✔ Adsorbimento automatico – Design intelligente e intuitivo che consente connessioni istantanee e sicure con allineamento magnetico.
✔ Protezione anticaduta – Si stacca facilmente dall'interfaccia di ricarica mantenendo i dispositivi stabili, riducendo le cadute accidentali.

2. Durata senza pari
✔ Durata estesa – Valutato per 100.000–200.000 cicli, garantendo affidabilità a lungo termine.
✔ IPX8 Impermeabile e antipolvere – Estremità femmina progettata per ambienti difficili (immersione fino a 1 m per 30 minuti).

3. Ricarica e trasferimento dati ad alte prestazioni
✔ Ricarica rapida (5A–10A) – Supporta la trasmissione ad alta corrente per un'erogazione di potenza rapida.
✔ Trasmissione del segnale ad alta velocità – Sostituisce USB 2.0/HDMI 1.3 tradizionali, consentendo la trasmissione del segnale video/audio con prestazioni stabili ad alta frequenza.

4. Design personalizzabile e sicuro
✔ Flessibilità estetica – Aspetto su misura per abbinarsi al linguaggio di design del tuo dispositivo.
✔ Anti-cortocircuito e a prova di errore – Protezione integrata contro usi impropri e guasti elettrici.

Applicazione dei prodotti con connettore magnetico:

Perché UPE dovrebbe essere il tuo partner?

✔ Qualità Premium – Connettori magnetici durevoli e ad alta efficienza per connessioni sicure.
✔ Soluzioni personalizzate – Design su misura per soddisfare i requisiti specifici dell'applicazione.
✔ Tecnologia innovativa – Accoppiamento magnetico avanzato per connessioni facili, sicure e rapide.
✔ Ampie applicazioni – Ideale per elettronica di consumo, dispositivi medici, apparecchiature industriali e altro.
✔ Prestazioni affidabili – Progettato per la longevità e la connettività costante.

Come effettuare l'ordine del connettore per cavi magnetici con UPE

1. Invia i tuoi requisiti
Fornisci dettagli come:

.Tipo di connettore (alimentazione, dati, ibrido, impermeabile, ecc.)

.Valori nominali di tensione e corrente

.Lunghezza e specifiche del cavo

.Polarità magnetica e preferenze di allineamento

. Quantità e tempi di consegna

Requisiti speciali (grado IP, schermatura, certificazioni, ecc.)

. Opzione 1: compila il nostro modulo RFQ (Richiesta di preventivo) sul nostro sito web.
. Opzione 2: invia le tue specifiche direttamente a sunion@upetech.net (o al tuo contatto designato).

2. Ricevi un preventivo personalizzato
Il nostro team di ingegneri esaminerà le tue esigenze.

Forniremo un preventivo competitivo, tra cui: Prezzi/Tempi di consegna/Opzioni di prototipazione (se necessario)

3. Approva e conferma l'ordine
Una volta approvato il preventivo, finalizzeremo il programma di progettazione e produzione.

Per i nuovi progetti, potremmo offrire modelli 3D o campioni per i test.

4. Produzione e garanzia di qualità
UPE produce il tuo ordine con rigorosi controlli di qualità.

Possiamo fornire rapporti di prova e certificazioni su richiesta.

5. Consegna e supporto rapidi
Il tuo ordine viene spedito tramite il tuo metodo logistico preferito (DHL, FedEx, trasporto marittimo, ecc.).

Il nostro team rimane disponibile per il supporto tecnico e gli ordini futuri.

Termine di pagamento:

Acconto del 50% (pagato in anticipo): copre i costi di produzione (materiali, manodopera).

Saldo del 50% (pagato prima della spedizione): garantisce il controllo qualità e l'impegno da entrambe le parti.

Metodo di pagamento:

T/T (bonifico bancario), PayPal, Banca OCBC

Raccomandazione:

Utilizza PayPal per i campioni (più sicuro).

Utilizza T/T per ordini all'ingrosso (commissioni inferiori).

Tempi di consegna del campione: Campione di inventario 2-3 giorni lavorativi/campione personalizzato 5-7 giorni lavorativi

Tempi di consegna della produzione:10-15 giorni lavorativi

Realizzato per: America, Europa, Asia, Sud Africa

Termine commerciale: EXW

Trasporto: Aereo, Mare, Espresso

Servizio: Alta qualità con prezzo ragionevole, servizio OEM, qualsiasi dimensione speciale, colore, design sono accettabili
