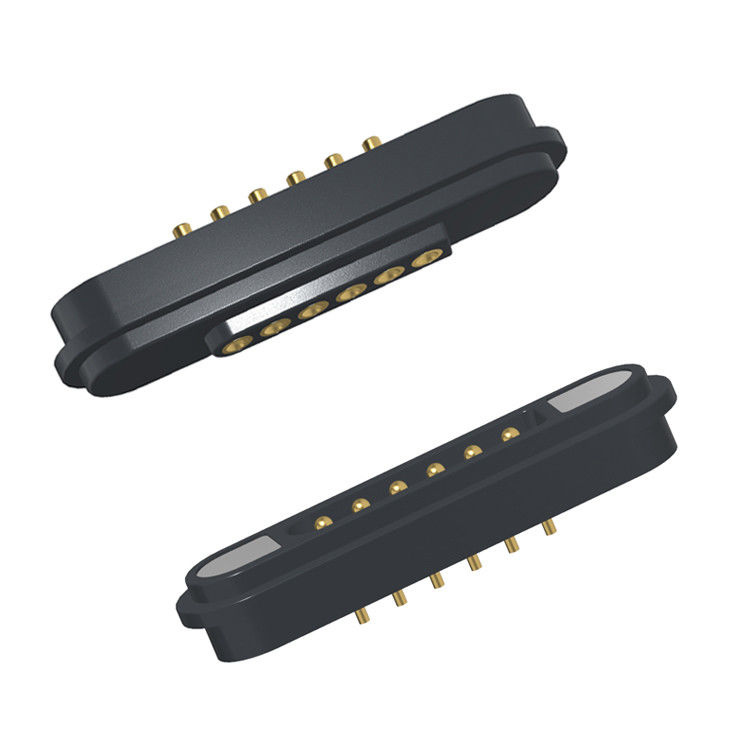

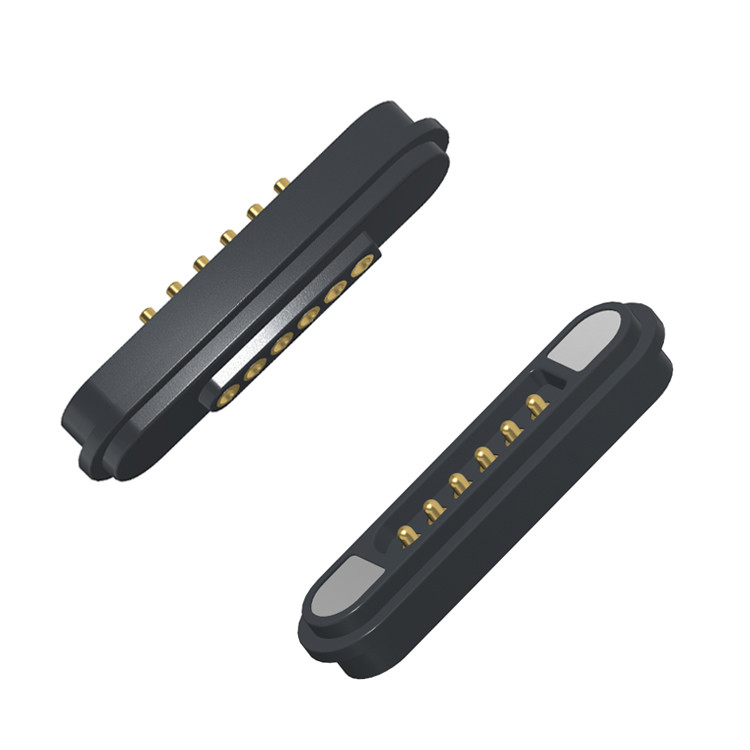

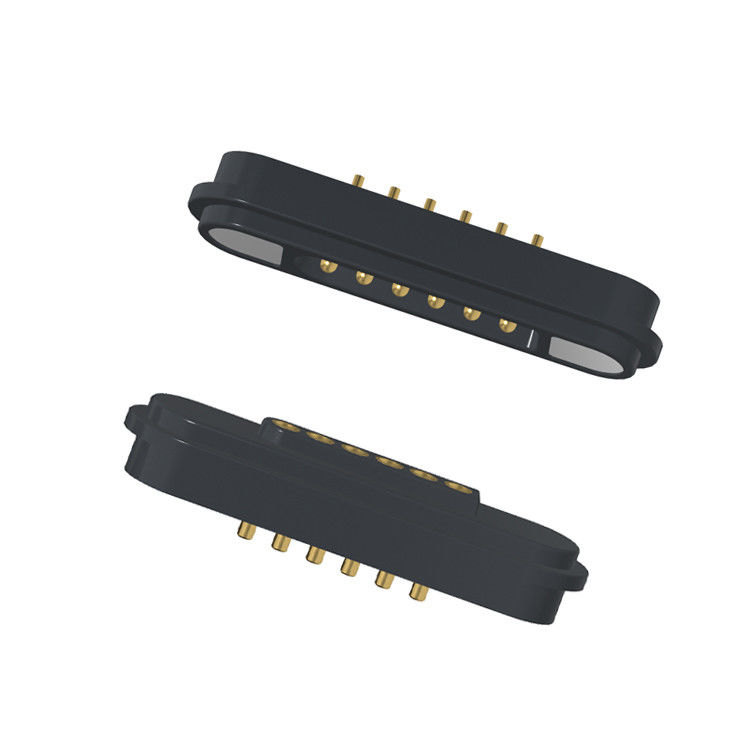

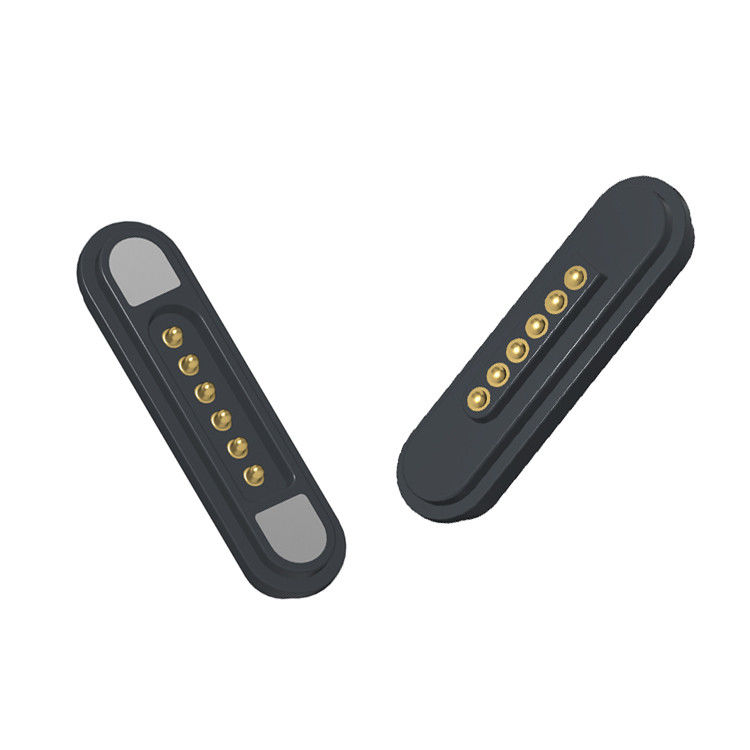

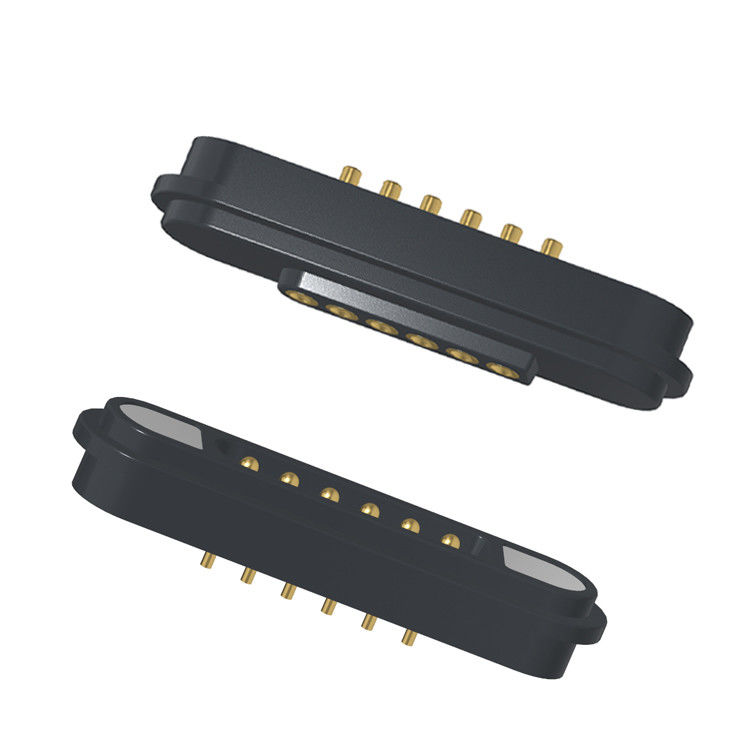

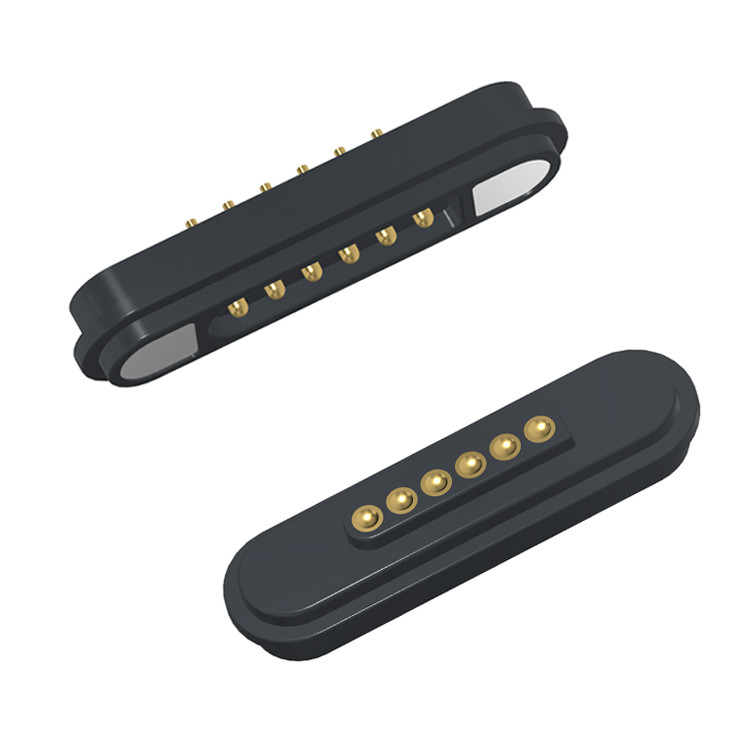

6 Posizione Magnetico a molla Pogo Pin Connector Electric Magnetic Power Connector

Connettore a molla magnetico a 6 posizioni con pin a molla  Connettore di alimentazione magnetico elettrico.

UPE – Produttore professionale di connettori magnetici e soluzioni per cavi

Design personalizzato | Prestazioni affidabili | Soluzioni end-to-end

A UPE, siamo specializzati nella progettazione e produzione di connettori magnetici e connettori per cavi magnetici, su misura per soddisfare le vostre esigenze specifiche. Con il nostro team interno di ingegneri e progettisti esperti, offriamo soluzioni innovative e di precisione per diversi settori, tra cui elettronica di consumo, dispositivi medici, IoT e applicazioni industriali.

Per garantire la durata meccanica del contatto del pin a molla, NON comprimerlo oltre la corsa di lavoro definita specificata nel disegno. La sovra-compressione può danneggiare la molla interna, portando a prestazioni ridotte o guasti.

Materiali:

Alloggiamento: HTN nero UL94V-0, HTN (Nylon ad alta temperatura),UL94V-0 ignifugo

Pin a molla: ottone C6801 Placcatura Au 0,125um,Alta conduttività, resistenza alla corrosione
Pin femmina: ottone C6801 Placcatura Au 0,125um,Bassa resistenza di contatto, resistenza all'usura
Magnete: N52 NdFeB Placcatura Ni Cu Ni,Alto flusso magnetico (≥1,4T), protezione dalla corrosione

Alloggiamento HTN (UL94V-0): Adatto per ambienti ad alta temperatura e conforme agli standard di sicurezza antincendio.

Pin in ottone C6801: Buona lavorabilità e conduttività; la placcatura in oro migliora la durata e la resistenza al contatto.

Magnete N52 con placcatura Ni-Cu-Ni: Elevata forza magnetica (N52 è il grado commerciale più forte) con placcatura resistente alla corrosione.

Meccanico:

Forza di contatto: 80 g±20 g a 1,0 mm di corsa di lavoro

Corsa completa: 1,1 mm

Test di durata di adsorbimento maschio e femmina: 10.000 cicli

Elettrico:

Tensione nominale: CC 12 V; Tensione nominale: 3 A Max.

Resistenza di contatto del pin a molla: 50 milliohm Max.

Prestazioni ambientali:

Temperatura di esercizio: da -25℃ a +80℃

Test ambientale: spruzzo salino 24 ore

Parametro connettori magnetici maschio a 6 pin e connettore magnetico femmina:

Disegno tecnico del connettore magnetico maschio a 6 pin

Disegno tecnico del connettore magnetico femmina a 6 pin

Vantaggi del connettore magnetico:

1. Connettività senza sforzo
✔ Adsorbimento automatico – Il design intelligente e intuitivo consente connessioni istantanee e sicure con allineamento magnetico.
✔ Protezione anticaduta – Si stacca facilmente dall'interfaccia di ricarica mantenendo i dispositivi stabili, riducendo le cadute accidentali.

2. Durata senza pari
✔ Durata estesa – Valutato per 100.000–200.000 cicli, garantendo affidabilità a lungo termine.
✔ IPX8 impermeabile e antipolvere – Estremità femmina progettata per ambienti difficili (immersione fino a 1 m per 30 minuti).

3. Ricarica e trasferimento dati ad alte prestazioni
✔ Ricarica rapida (5A–10A) – Supporta la trasmissione ad alta corrente per un'erogazione rapida di energia.
✔ Trasmissione del segnale ad alta velocità – Sostituisce l'USB 2.0/HDMI 1.3 tradizionale, consentendo la trasmissione del segnale video/audio con prestazioni stabili ad alta frequenza.

4. Design personalizzabile e sicuro
✔ Flessibilità estetica – Aspetto su misura per abbinarsi al linguaggio di design del tuo dispositivo.
✔ Anti-cortocircuito e a prova di errore – Protezione integrata contro usi impropri e guasti elettrici.

Applicazione dei prodotti con connettore magnetico:

Perché UPE dovrebbe essere il tuo partner?

1. Servizio di personalizzazione professionale
2. Capacità di produzione di campioni rapidi
3. Rigoroso sistema di controllo qualità
4. Lavorazione con componenti importati
5. Apparecchiature di test ad alta precisione
6. Procedure di controllo dei costi ragionevoli
7. Standard ambientali dei prodotti

Come effettuare l'ordine del tuo connettore magnetico con UPE

1. Invia i tuoi requisiti
Fornisci dettagli come:

.Tipo di connettore (alimentazione, dati, ibrido, impermeabile, ecc.)

.Valori nominali di tensione e corrente

.Lunghezza e specifiche del cavo

.Polarità magnetica e preferenze di allineamento

. Quantità e tempi di consegna

Requisiti speciali (grado IP, schermatura, certificazioni, ecc.)

. Opzione 1: compila il nostro modulo RFQ (Richiesta di preventivo) sul nostro sito web.
. Opzione 2: invia le tue specifiche direttamente a sunion@upetech.net (o al tuo contatto designato).

2. Ricevi un preventivo personalizzato
Il nostro team di ingegneri esaminerà le tue esigenze.

Forniremo un preventivo competitivo, tra cui: Prezzi/Tempi di consegna/Opzioni di prototipazione (se necessario)

3. Approva e conferma l'ordine
Una volta approvato il preventivo, finalizzeremo il programma di progettazione e produzione.

Per i nuovi progetti, potremmo offrire modelli 3D o campioni per i test.

4. Produzione e garanzia di qualità
UPE produce il tuo ordine con rigorosi controlli di qualità.

Possiamo fornire rapporti di prova e certificazioni su richiesta.

5. Consegna e supporto rapidi
Il tuo ordine viene spedito tramite il tuo metodo logistico preferito (DHL, FedEx, trasporto marittimo, ecc.).

Il nostro team rimane disponibile per il supporto tecnico e gli ordini futuri.

Termine di pagamento:

Acconto del 50% (pagato in anticipo): copre i costi di produzione (materiali, manodopera).

Saldo del 50% (pagato prima della spedizione): garantisce il controllo qualità e l'impegno da entrambe le parti.

Metodo di pagamento:

T/T (bonifico bancario), PayPal, Banca OCBC

Raccomandazione:

Utilizza PayPal per i campioni (più sicuro).

Utilizza T/T per ordini all'ingrosso (commissioni inferiori).

Tempi di consegna del campione: Campione di inventario 2-3 giorni lavorativi/campione personalizzato 5-7 giorni lavorativi

Tempi di consegna della produzione:10-15 giorni lavorativi

Realizzato per: America, Europa, Asia, Sud Africa

Termine commerciale: EXW

Trasporto: Aereo, Mare, Espresso

Servizio: Alta qualità con un prezzo ragionevole, servizio OEM, qualsiasi dimensione, colore, design speciali sono accettabili
