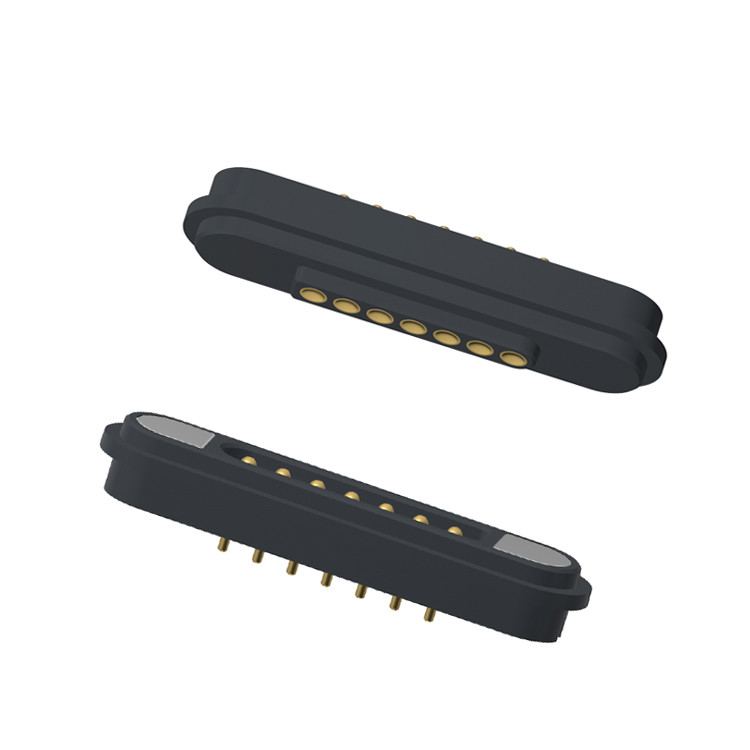

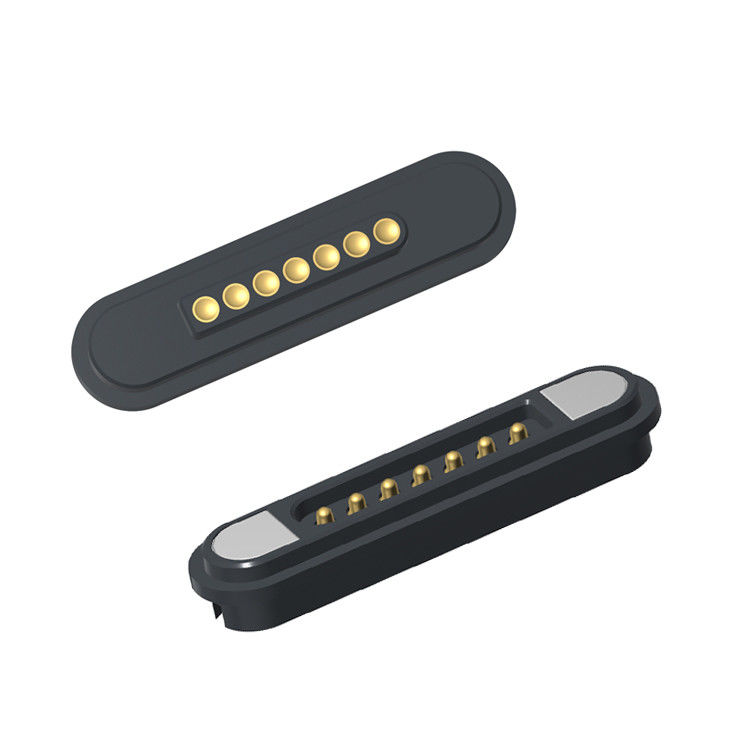

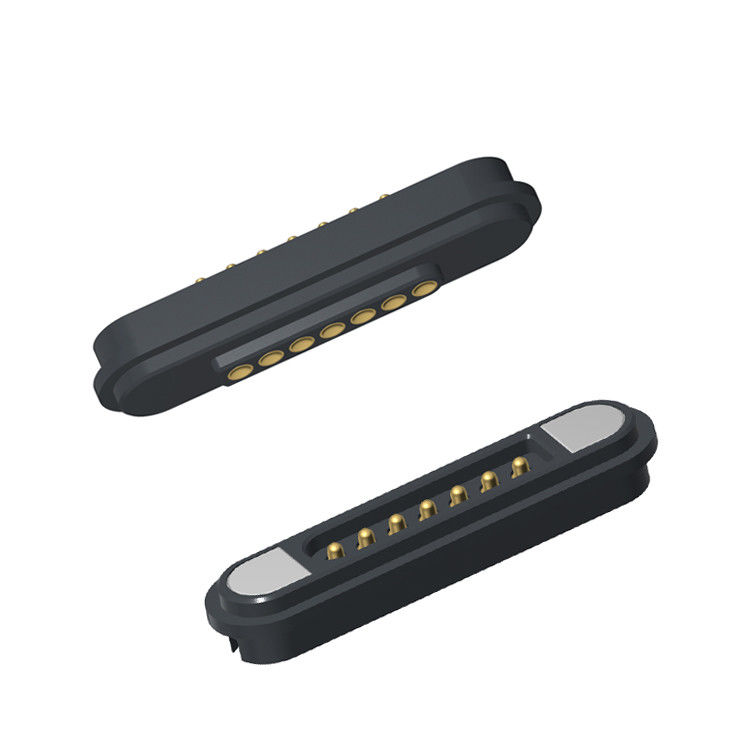

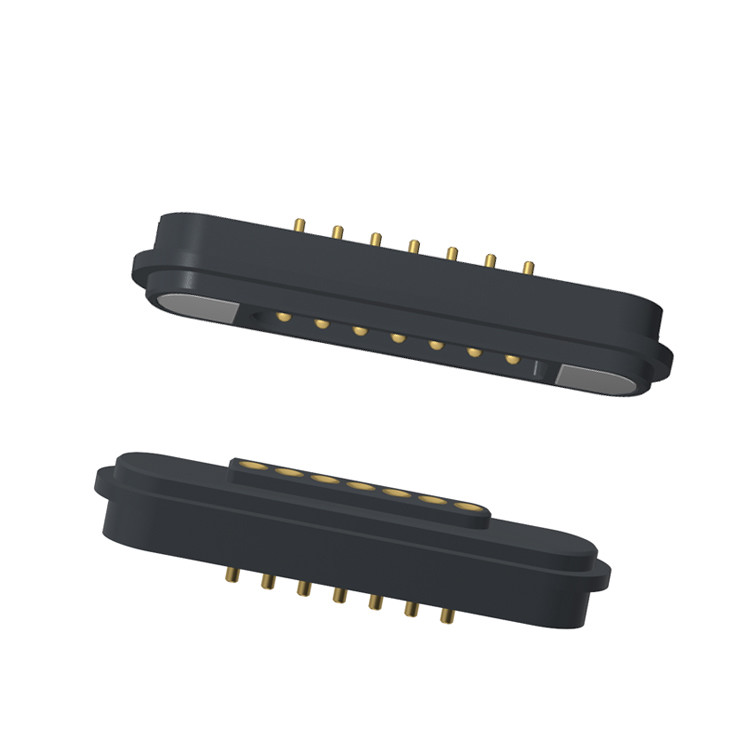

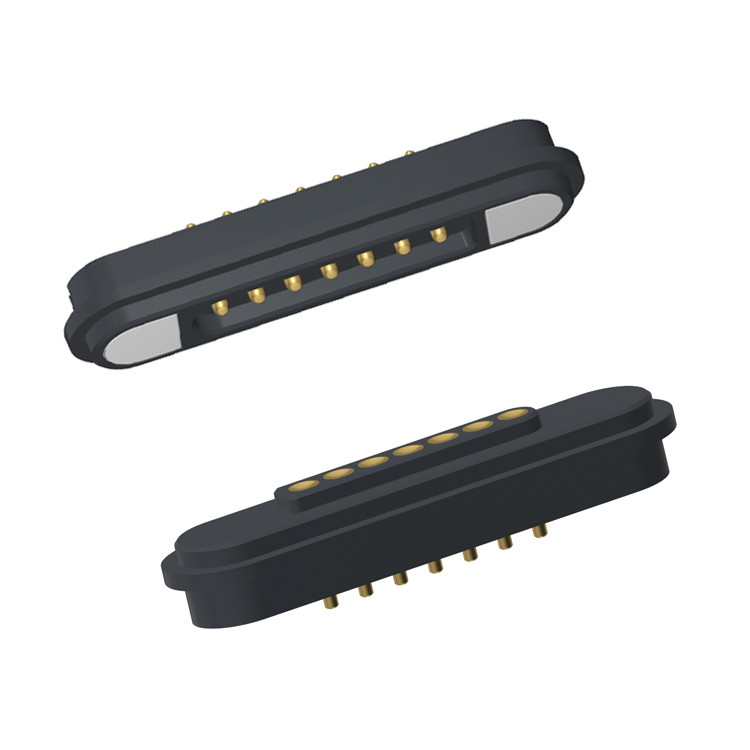

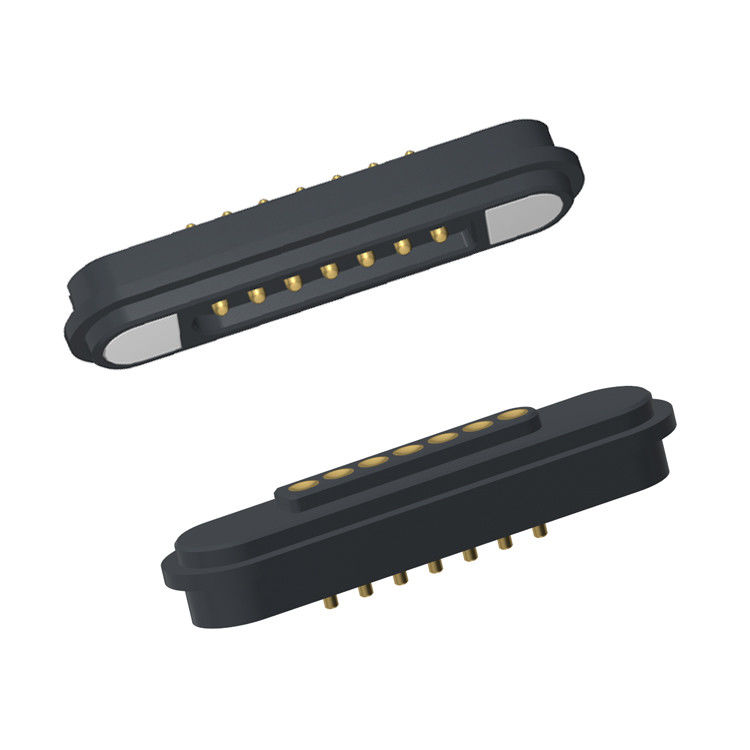

Connettore Magnetico a Molla Passo 2.2 MM Maschio Femmina 7 Pin Connettore Pogo Pin Magnetico

Connettore di magneti a molla di peso di 2,2 mm Maschio femmina 7 pin Magnetico Pogo Pin Connector.

UPE Produttore professionale di soluzioni per connettori e cavi magnetici

Disegno personalizzato. Prestazioni affidabili. Soluzioni end-to-end.

AlUPE, siamo specializzati nella progettazione e produzione di prodotti di alta qualitàconnesori magnetici- econnesori per cavi magneticiCon il nostro team interno di esperti ingegneri e progettisti, offriamo soluzioni innovative e di precisione per diversi settori,comprese le apparecchiature elettroniche di consumo, dispositivi medici, IoT e applicazioni industriali.

Per garantire la durata meccanica di contatto della spilla pogo, non comprimerla MAI oltre la corsa di lavoro definita specificata nel disegno.che porta a prestazioni ridotte o a guasti.

Materiali:

Abitazione:HTN nero UL94V-0,HTN (Nylon ad alta temperatura),UL94V-0 Retardante fiamma

Pogo Pin: ottone C6801 placcato Au 0,125um,Alta conduttività, resistenza alla corrosione
Femminile: in ottone con rivestimento Au 0,125um
Magnete per connettori magnetici maschili: N52 NdFeB Plattatura Ni Cu Ni Superficie di apparenza N-polo,N52 NdFeB Plattatura Ni Cu Ni Superficie di apparenza S-polo

Magnete per connettore magnetico femminile: N52 NdFeB Plating Ni Cu Ni

Mecanical:

Forza di contatto: 80g±20g alla cicogna da lavoro da 1,0 mm

Storca piena: 1,2 mm

Adsorbimento maschile e femminile Prova di durata: 10.000 cicli

Altri:

tensione nominale:DC12V; tensione nominale: 3AMax.

Resistenza di contatto della spilla di molla: 50 milliohm Max.

Prestazioni ambientali:

Tolleranza alla temperatura:260°C

Temperatura di funzionamento: da -25°C a +80°C

Prova ambientale: spruzzo di sale 48 ore

Parametro dei connettori magnetici maschili e femminili a 7 pin:

Disegno tecnico del connettore magnetico maschio a 7 pin

Disegno tecnico del connettore magnetico femminile a 7 pin

Vantaggi del connettore magnetico:

1) Esperienza di connessione ad assorbimento automatico; facile funzionamento;

2)Usa un'interfaccia magnetica per rimuovere più facilmente il dispositivo.

3) Ciclo di vita elevato. Supporta 50.000-300.000 tempi di vita di riattacco;

4) È facile personalizzare il design impermeabile, la femmina può ottenere antipolvere e impermeabile (IP68);

5) Supporta una corrente elevata (3A-20A), ricarica più veloce;

6)Eccellente grado di corrosione (48H-120H) soddisfa gli ambienti difficili;

8)Forma personalizzata per soddisfare la corrispondenza della forma del prodotto, migliorare il punto di vendita del prodotto;

9)Posizionamento dei magneti, utilizzo dei magneti e struttura per la protezione del doppio circuito

la direzione ((È orientata all'utente e amichevole)

10) Interfaccia di eccellente scalabilità,Può essere raggiunta ((Power Signal Video Audio Jack Etc);

11)Il tempo di sviluppo è breve, lo stampo a basso costo per la personalizzazione;

12) Fornisce una trasmissione affidabile del segnale ad alta RF. Il nostro connettore è USB 2.0

Applicazione di prodotti per connettori magnetici:

1.Dispositivi indossabili, apparecchiature di posizionamento intelligente, braccialetti intelligenti per bambini, orologi intelligenti, telefoni cellulari indossabili, cuffie Bluetooth, ecc.)connessione terminale del filo a banda magnetica

2- attrezzature mediche, attrezzature wireless, attrezzature di comunicazione dati, attrezzature di telecomunicazione, attrezzature automatiche e industriali, attrezzature audio-visive

3.Aviazione, elettronica aerospaziale, comunicazioni militari

4- attrezzature per l'automotive, la navigazione, le prove e le misurazioni

5.Elettronica di consumo ((telefoni cellulari, tablet, cuffie Bluetooth, fotocamera, orologio, prodotti elettronici portatili e molti altri settori elettronici.)
