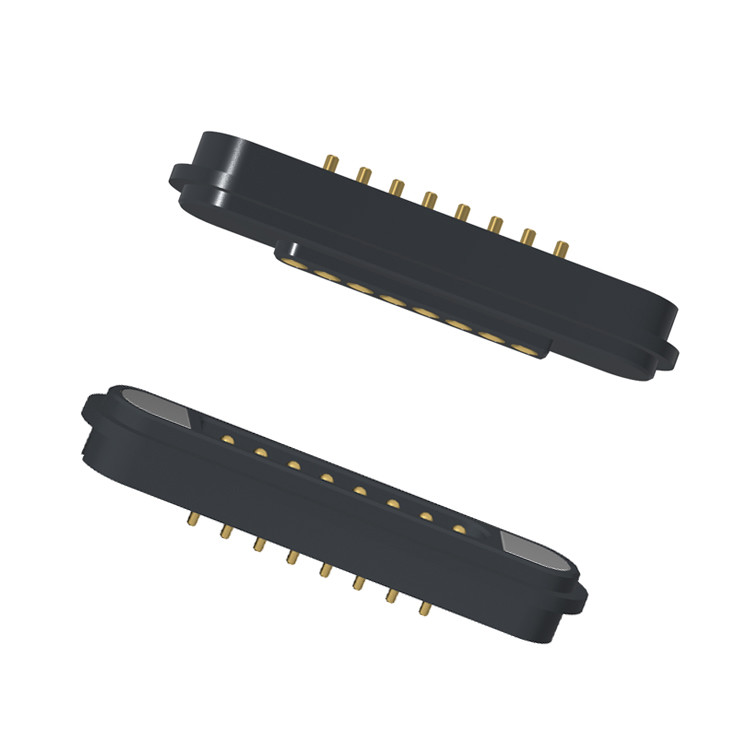

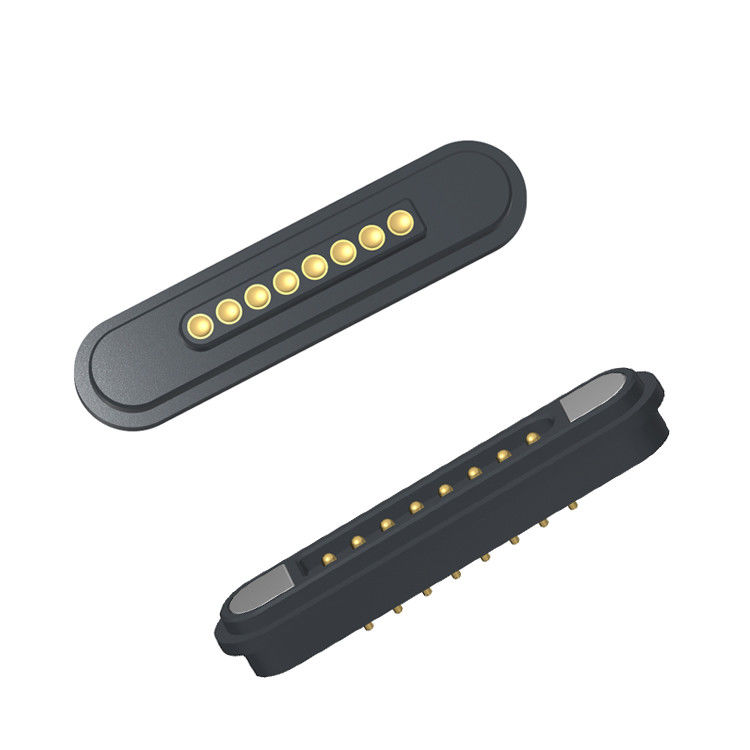

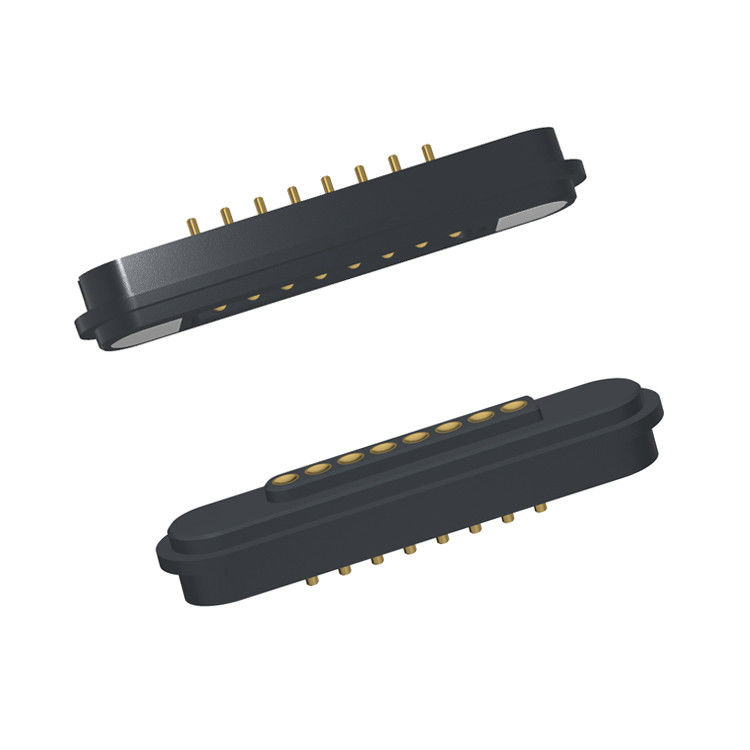

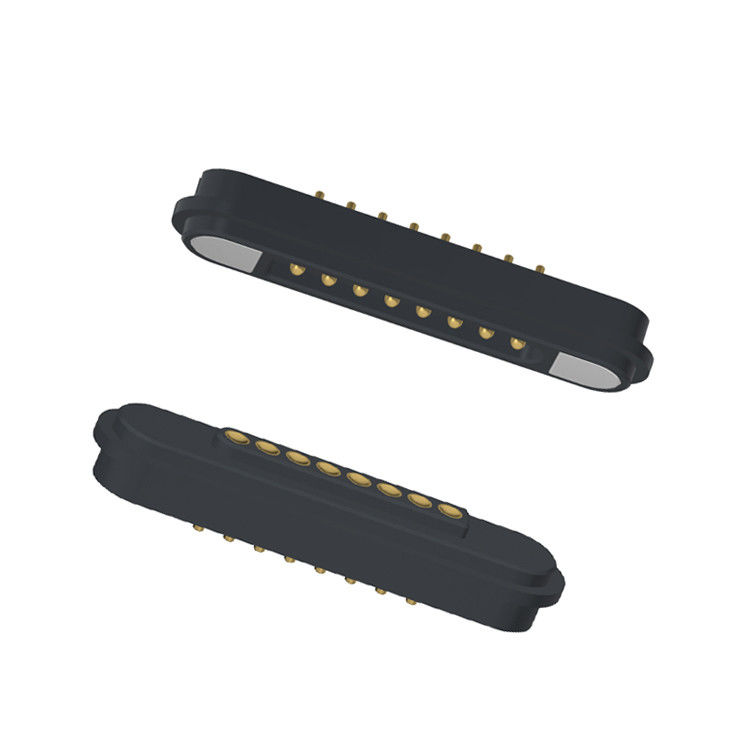

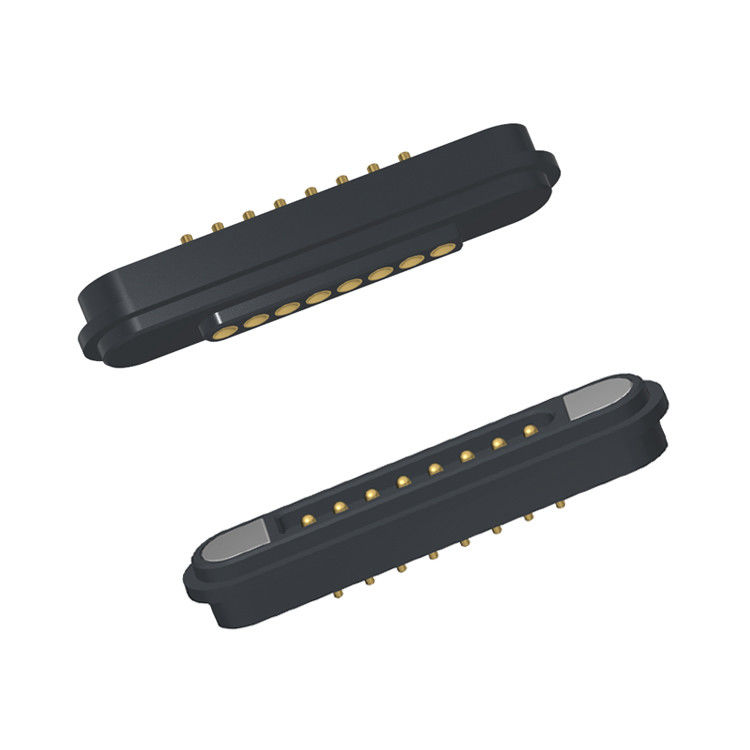

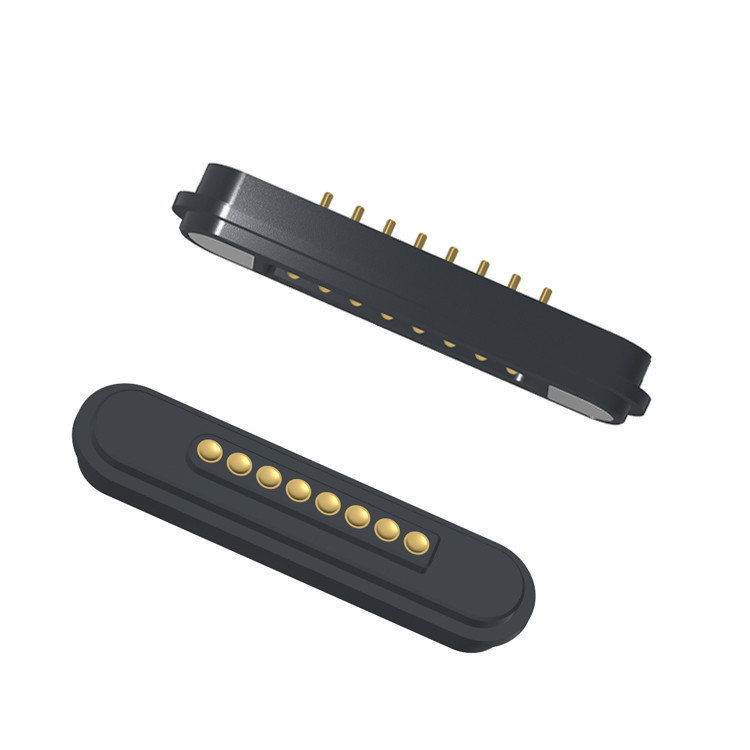

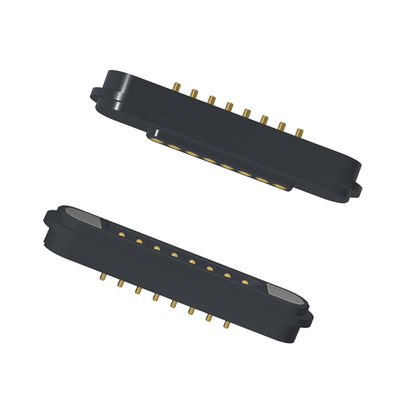

Connettore elettrico magnetico rettangolare a 8 pin per sistemi elettronici per biciclette

Connettore elettrico magnetico rettangolare a 8 pin per sistemi elettronici per biciclette.

UPE – Produttore professionale di connettori magnetici e soluzioni per cavi

UPE è un produttore professionale di connettori magnetici e connettori per cavi magnetici.
Abbiamo i nostri progettisti professionisti per soddisfare qualsiasi tua esigenza e fornire un servizio di personalizzazione dei connettori magnetici. Diversi prodotti e soluzioni di connettori a pin pogo magnetici possono essere progettati in base alle diverse esigenze dei clienti.

Per garantire la durata meccanica del contatto del pin pogo, NON comprimerlo oltre la corsa di lavoro definita specificata nel disegno. La sovra-compressione può danneggiare la molla interna, portando a prestazioni ridotte o guasti.

Materiali:

Alloggiamento: HTN nero UL94V-0, HTN (Nylon ad alta temperatura),UL94V-0 Ignifugo

Pin pogo: Ottone C6801 Placcatura Au 0,125um,Alta conduttività, resistenza alla corrosione
Pin femmina: Ottone Placcatura Au 0,125um

Magnete: N52 NdFeB Placcatura Ni Cu Ni

Meccanico:

Forza di contatto: 80 g±20 g a 1,0 mm di corsa di lavoro

Corsa completa: 1,1 mm

Test di durata di adsorbimento maschio e femmina: 10.000 cicli

Elettrico:

Tensione nominale: DC12V; Tensione nominale: 3AMax.

Resistenza di contatto del pin a molla: 50 milliohm Max.

Prestazioni ambientali:

Tolleranza alla temperatura: 260℃

Temperatura di esercizio: da -25℃ a +80℃

Test ambientale: spruzzo salino 48 ore

Parametro connettori magnetici maschio a 8 pin e connettore magnetico femmina:

Disegno tecnico del connettore magnetico maschio a 8 pin

Disegno tecnico del connettore magnetico femmina a 8 pin

Vantaggi del connettore magnetico:

1) Esperienza di adsorbimento automatico connesso; Facile operazione;

2) Utilizza un'interfaccia magnetica per rimuovere il dispositivo più facilmente.

3) Ciclo di vita elevato. Supporta 50.000-300.000 tempi di riattacco;

4) È facile personalizzare il design impermeabile, la femmina può raggiungere la protezione da polvere e impermeabilità (IP68);

5) Supporta un'elevata corrente (3A-20A), ricarica più veloce;

6) Eccellente valutazione della corrosione (48H-120H) soddisfa gli ambienti difficili；

8) Forma personalizzata per soddisfare l'abbinamento della forma del prodotto, migliorare il punto di forza del prodotto;

9) Posizionamento del magnete, uso di magneti e struttura per la doppia protezione del circuito per distinguere

la direzione (è orientato all'utente e facile da usare)

10) Eccellente interfaccia di scalabilità, può essere raggiunto (alimentazione, segnale, video, audio, jack, ecc.);

11) I tempi di sviluppo sono brevi, stampo a basso costo per la personalizzazione;

12) Fornire una trasmissione del segnale RF elevata e affidabile. Il nostro connettore è USB 2.0

Applicazione dei prodotti con connettore magnetico:

1. Dispositivi indossabili ed elettronica portatile:

.Dispositivi: Smartwatch, Fitness Tracker, Smart Wristband (bambini/adulti), telefoni/dispositivi mobili indossabili, auricolari Bluetooth, cuffie VR/AR, occhiali intelligenti.

.Vantaggi: Valore estremamente elevato qui. L'impermeabilizzazione (IP67/IP68) è più facile da mantenere. Resiste al sudore e ai cicli di connessione frequenti. Previene i danni causati dall'inciampo sui cavi. Ideale per la ricarica durante il sonno (ad es. orologi). Facile per bambini o utenti con problemi di destrezza.

2. Apparecchiature mediche:

.Dispositivi: Monitor portatili, sensori indossabili, apparecchiature diagnostiche, dispositivi da comodino per pazienti, scanner portatili, strumenti chirurgici ricaricabili.

.Vantaggi: Facilita la disinfezione/pulizia rapida attorno alla presa sigillata. Previene la disconnessione accidentale fondamentale per il monitoraggio. Connessione sicura e facile per pazienti/personale. Riduce i danni alle porte dovuti all'uso ripetuto.

3. Apparecchiature industriali, di automazione e di collaudo:

.Dispositivi: Scanner portatili/PDA, misuratori di prova portatili, sensori, robotica (docking/ricarica), pannelli di controllo, tablet robusti, apparecchiature per l'assistenza sul campo.

.Vantaggi: Eccellente resistenza alle vibrazioni/agli urti. I connettori sigillati resistono ad ambienti difficili (polvere, umidità, sostanze chimiche). L'accoppiamento cieco semplifica le connessioni in spazi ristretti. Durata per il collegamento/scollegamento frequente da parte dei tecnici.

4. Telecomunicazioni, comunicazioni dati e audiovisivi:

.Dispositivi: Router/modem (porte di servizio), telefoni per conferenze, altoparlanti portatili, microfoni, interfacce audio professionali, apparecchiature di test di rete, dispositivi di streaming.

.Vantaggi: Connessione dati/alimentazione sicura resistente a strappi accidentali. Protegge le porte dei dispositivi sensibili da danni durante l'assistenza. Integrazione estetica pulita. Può supportare il trasferimento dati ad alta velocità.

5. Aviazione, aerospaziale e comunicazioni militari:

.Dispositivi: Apparecchiature di collaudo avionico, radio di comunicazione portatili, tablet/display robusti, stazioni di docking, apparecchiature di supporto a terra, elettronica indossata dai soldati.

.Vantaggi: Fondamentale per robustezza e affidabilità. Elevata resistenza a urti, vibrazioni e ambienti estremi. Connessione sicura essenziale in scenari critici per la missione. Spesso soddisfano le rigorose specifiche MIL-STD. Tenuta contro i contaminanti.

6. Settore automobilistico e trasporti:

.Dispositivi: Porte di ricarica in auto (uso passeggeri), dongle diagnostici OBD-II (semipermanenti), sistemi di navigazione per auto (docking), dispositivi di localizzazione della flotta, apparecchiature di collaudo (programmazione ECU).

.Vantaggi: Resiste alle vibrazioni del veicolo. Facile connessione "cieca" per i passeggeri che ricaricano i dispositivi. Attacco sicuro per dongle/registratori di dati. Protegge le costose porte del veicolo.

7. Elettronica di consumo:

.Dispositivi: Smartphone, tablet, laptop (meno comuni), auricolari/auricolari Bluetooth, fotocamere digitali, droni, power bank, e-reader, controller di gioco, dispositivi per la casa intelligente.

.Vantaggi: Driver del mercato di massa. Massima praticità per l'utente. Previene i danni alle porte (un costo di riparazione importante). Consente design di dispositivi più sottili. Supporta la ricarica rapida e i dati ad alta velocità. Resistenza all'acqua/polvere (soprattutto per i portatili).

Perché UPE dovrebbe essere il tuo partner?

1. Servizio di personalizzazione professionale
2. Capacità di produzione di campioni rapidi
3. Rigoroso sistema di controllo qualità
4. Lavorazione con componenti importati
5. Apparecchiature di collaudo ad alta precisione
6. Procedure di controllo dei costi ragionevoli
7. Standard ambientali dei prodotti

Come effettuare l'ordine del connettore magnetico con UPE

1. Invia i tuoi requisiti
Fornisci dettagli come:

.Tipo di connettore (alimentazione, dati, ibrido, impermeabile, ecc.)

.Valori nominali di tensione e corrente

.Lunghezza e specifiche del cavo

.Polarità magnetica e preferenze di allineamento

.Quantità e tempi di consegna

Requisiti speciali (grado IP, schermatura, certificazioni, ecc.)

. Opzione 1: compila il nostro modulo RFQ (Richiesta di preventivo) sul nostro sito web.
. Opzione 2: invia le tue specifiche direttamente a sunion@upetech.net (o al tuo contatto designato).

2. Ricevi un preventivo personalizzato
Il nostro team di ingegneri esaminerà le tue esigenze.

Forniremo un preventivo competitivo, tra cui: Prezzi/Tempi di consegna/Opzioni di prototipazione (se necessario)

3. Approva e conferma l'ordine
Una volta approvato il preventivo, finalizzeremo il programma di progettazione e produzione.

Per i nuovi progetti, potremmo offrire modelli 3D o campioni per i test.

4. Produzione e garanzia di qualità
UPE produce il tuo ordine con rigorosi controlli di qualità.

Possiamo fornire rapporti di prova e certificazioni su richiesta.

5. Consegna e supporto rapidi
Il tuo ordine viene spedito tramite il metodo logistico preferito (DHL, FedEx, trasporto marittimo, ecc.).

Il nostro team rimane disponibile per il supporto tecnico e gli ordini futuri.

Termine di pagamento:

Acconto del 50% (pagato in anticipo): copre i costi di produzione (materiali, manodopera).

Saldo del 50% (pagato prima della spedizione): garantisce il controllo qualità e l'impegno da entrambe le parti.

Metodo di pagamento:

T/T (bonifico bancario), PayPal, Banca OCBC

Raccomandazione:

Utilizza PayPal per i campioni (più sicuro).

Utilizza T/T per ordini all'ingrosso (commissioni inferiori).

Tempi di consegna del campione: Campione di inventario 2-3 giorni lavorativi/campione personalizzato 5-7 giorni lavorativi

Tempi di consegna della produzione:10-15 giorni lavorativi

Realizzato per: America, Europa, Asia, Sud Africa

Termine commerciale: EXW

Trasporto: Aereo, Mare, Espresso

Servizio: Alta qualità con prezzo ragionevole, servizio OEM, qualsiasi dimensione speciale, colore, design sono accettabili
