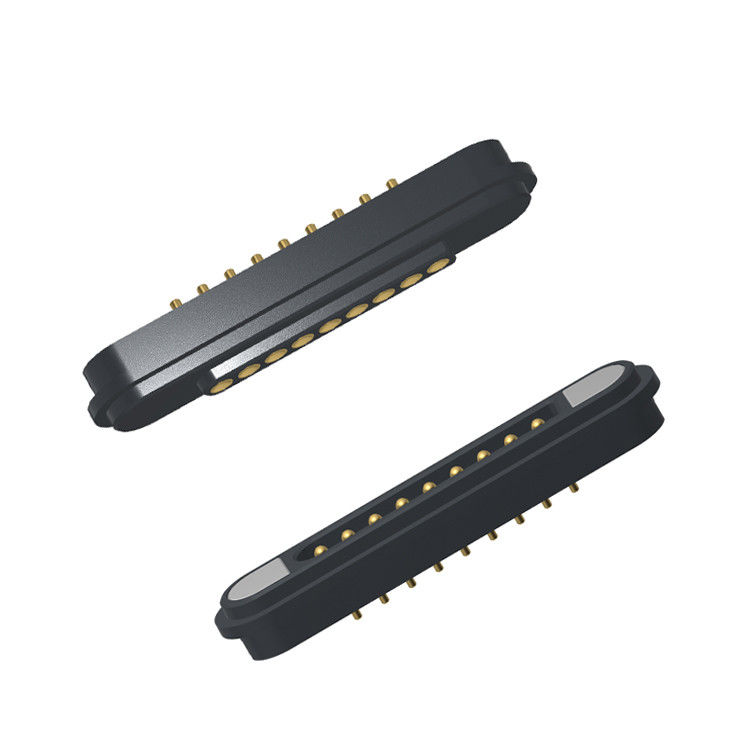

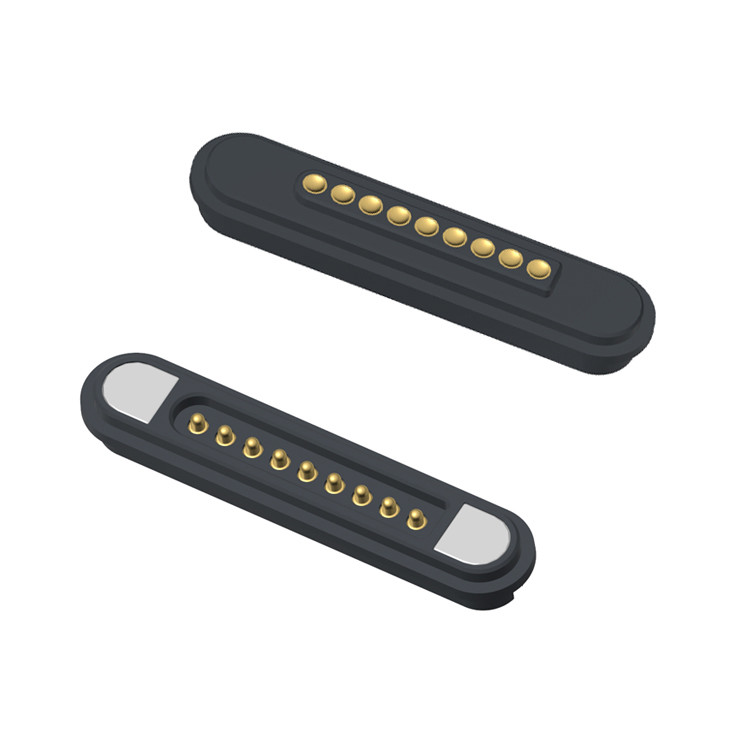

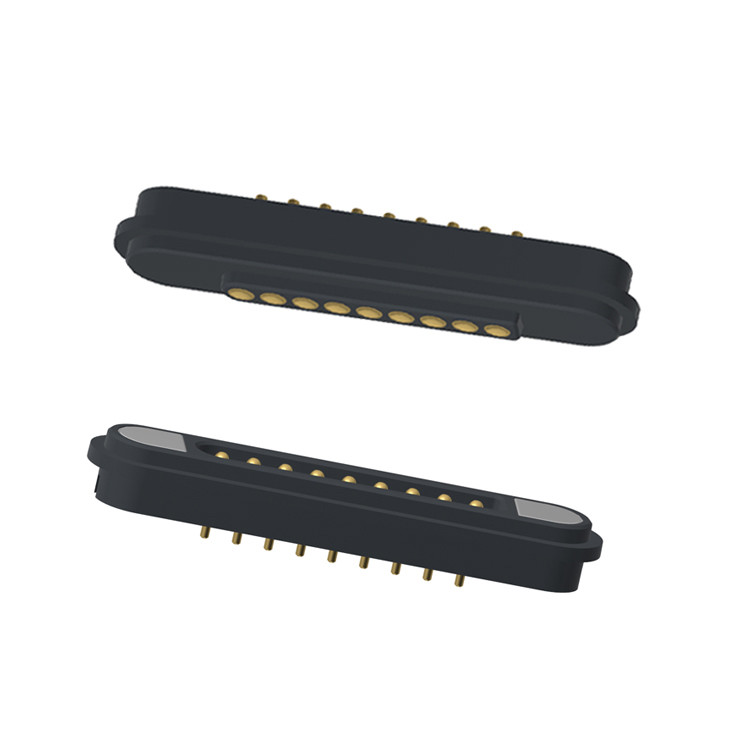

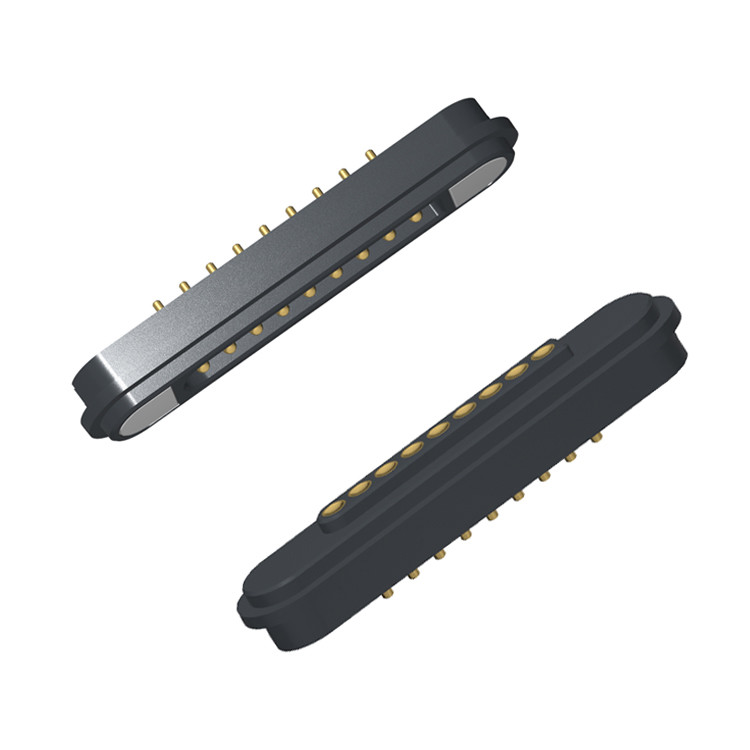

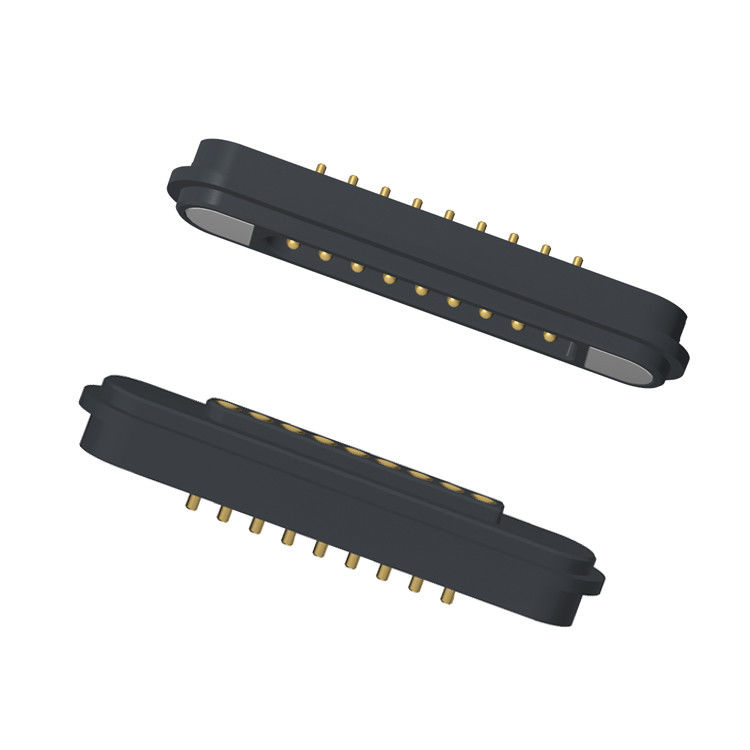

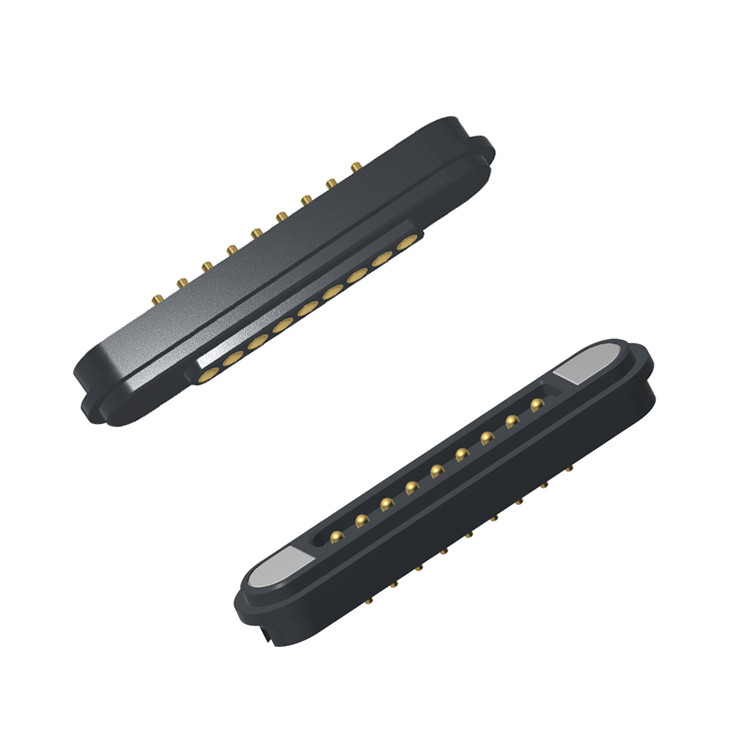

600G Magnetic Force 9pin Pogo Pin Magnetic Connector per simulatore solare

600G Magnetic Force 9pin Pogo Pin Magnetic Connector per simulatore solare

UPE Produttore professionale di soluzioni per connettori e cavi magnetici

Progettiamo e produciamo connettori magnetici professionali e connettori per cavi magnetici.Il nostro team di ingegneria interno collabora con voi per creare soluzioni di connettori a pin di pogo magnetici completamente personalizzate, adattati con precisione alle vostre esigenze uniche.

In qualità di produttore professionale di connettori magnetici e connettori per cavi magnetici, UPE fornisce una personalizzazione end-to-end.I nostri dedicati ingegneri di progettazione lavorano direttamente con voi per capire le vostre esigenze e le vostre sfide specifichePoi sviluppiamo prodotti e soluzioni integrate su misura per i connettori a pin di pogo magnetici, offrendo la connettività magnetica esatta di cui avete bisogno.

Per garantire la durata meccanica di contatto della spilla pogo, non comprimerla MAI oltre la corsa di lavoro definita specificata nel disegno.che porta a prestazioni ridotte o a guasti.

Materiali:

Abitazione:Nero HTN UL94V-0

Pogo Pin: ottone C3604 Plattatura Au 0,125um, molla: SUS304
Femminile: in ottone con rivestimento Au 0,125um

Magnete: N52 NdFeB Plating Ni Cu Ni

Mecanical:

Forza di contatto: 80g±20g alla cicogna da lavoro da 1,0 mm

Adsorbimento maschile e femminile Prova di durata: 10.000 cicli

Prova di capacità di assorbimento: l'assorbimento femminile di attracco è di 600g±20%

Altri:

tensione nominale:DC12V; tensione nominale: 3AMax.

Resistenza di contatto della spilla di molla: 50 milliohm Max.

Prestazioni ambientali:

Tolleranza alla temperatura:260°C

Temperatura di funzionamento: da -25°C a +80°C

Prova ambientale: spruzzo di sale 48 ore

Parametro dei connettori magnetici maschili e dei connettori magnetici femminili:

Disegno tecnico del connettore magnetico maschio a 9 pin

Disegno tecnico del connettore magnetico femminile a 9 pin

Vantaggi del connettore magnetico:

1) Esperienza di connessione ad assorbimento automatico; facile funzionamento;

2)Usa un'interfaccia magnetica per rimuovere più facilmente il dispositivo.

3) Ciclo di vita elevato. Supporta 50.000-300.000 tempi di vita di riattacco;

4) È facile personalizzare il design impermeabile, la femmina può ottenere antipolvere e impermeabile (IP68);

5) Supporta una corrente elevata (3A-20A), ricarica più veloce;

6)Eccellente grado di corrosione (48H-120H) soddisfa gli ambienti difficili;

8)Forma personalizzata per soddisfare la corrispondenza della forma del prodotto, migliorare il punto di vendita del prodotto;

9)Posizionamento dei magneti, utilizzo dei magneti e struttura per la protezione del doppio circuito

la direzione ((È orientata all'utente e amichevole)

10) Interfaccia di eccellente scalabilità,Può essere raggiunta ((Power Signal Video Audio Jack Etc);

11)Il tempo di sviluppo è breve, lo stampo a basso costo per la personalizzazione;

12) Fornisce una trasmissione affidabile del segnale ad alta RF. Il nostro connettore è USB 2.0

Applicazione di prodotti per connettori magnetici:

Perché UPE dovrebbe essere il vostro partner?

1Servizio di personalizzazione professionale
2Capacità di produzione rapida di campioni
3- Sistema di controllo della qualità rigoroso
4. Trasformazione con componenti importati
5- attrezzature di prova ad alta precisione
6Procedure ragionevoli di controllo dei costi
7Norme ambientali dei prodotti

Come effettuare l'ordine del connettore magnetico con UPE

1Presentate le vostre richieste
Fornire dettagli quali:

.Tipo di connettore (alimentazione, dati, ibrido, impermeabile, ecc.)

.Valori nominali di tensione e corrente

.Lunghezza del cavo e specifiche

.Polarità magnetica e preferenze di allineamento

Quantità e tempo di consegna

Requisiti speciali (classificazione IP, schermatura, certificazioni, ecc.)

.Opzione 1: compilare il modulo RFQ (Request for Quote) sul nostro sito web.
.Opzione 2: Invia le specifiche direttamente a:sunion@upetech.net(o il suo contatto designato).

2Ricevi un preventivo personalizzato
Il nostro team di ingegneri esaminerà le vostre richieste.

Forniremo un preventivo competitivo, compreso:Prezzo/Tempo di consegna/Opzioni di prototipazione (se necessario)

3Approvare e confermare l' ordine
Una volta approvato il preventivo, finalizzeremo il programma di progettazione e produzione.

Per i nuovi disegni, possiamo offrire modelli 3D o campioni da testare.

4Produzione e garanzia della qualità
UPE produce il vostro ordine con rigorosi controlli di qualità.

Possiamo fornire rapporti di prova e certificazioni su richiesta.

5. Rapida consegna e supporto
L'ordine viene spedito tramite il metodo logistico preferito (DHL, FedEx, trasporto marittimo, ecc.).

Il nostro team rimane disponibile per il supporto tecnico e gli ordini futuri.

Termine di pagamento:

50% di deposito (pagato in anticipo): copre i costi di produzione (materiali, manodopera).

50% di saldo (pagato prima della spedizione): garantisce il controllo della qualità e l'impegno di entrambe le parti.

Metodo di pagamento:

T/T (trasferimento bancario),PayPal,OCBC Bank

Raccomandazione:

Usare PayPal per i campioni (più sicuro).

Utilizzare T/T per gli ordini in blocco (tariffe inferiori).

Tempo di consegna dei campioni:Campione di inventario 2-3Giorni lavorativi/campione personalizzato 5-7Giorni lavorativi

Tempo di produzione:10-15 Giorno lavorativo

Prodotto per:America,Europa,Asia,Sudafrica

Termine commerciale:Dati di riferimento

Trasporto merci:Aereo, marittimo, espresso

Servizio:Alta qualità con prezzo ragionevole, servizio OEM, qualsiasi taglia speciale, colore, disegni sono accettabili
