3A connettori Pogo magnetici a 9 pin maschio e femmina

Tutte le categorie

Collegamento Pogo Pin

PIN POGO

connettore a molla

altri dispositivi per la trasmissione di dati

Collegamento del cavo magnetico

Collegamento magnetico rotondo

Collegamento a pin femminile

Connettori industriali

Connettori impermeabili

parti di giro di precisione

3A connettori Pogo magnetici a 9 pin maschio e femmina

Marchio:	UPE
Numero di modello:	VIC1550A/ VIC1550B
Moq:	5000
prezzo:	$1-$5
Dettagli dell'imballaggio:	Borse del PE
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

ISO9002

Documento:

VIC1550A.pdf

Nome:

altri dispositivi per la trasmissione di dati

Materiale:

THN, ottone C3604, SUS304, NdFeB N52

Forza della molla:

80 g±20 g

Cicogna da lavoro:

1,0 mm

Volatge:

12V

Attuale:

3.0A

Forza magnetica:

450 g

Vita meccanica:

5000 cicli min.

Resistenza di contatto:

50mΩ Max (PIN)

Test di spruzzatura salina:

48 ore

Colore:

nero, giallo

Capacità di alimentazione:

5KPCS/giorno

Evidenziare:

3A connettori magnetici a pin di pogo

Collegatori magnetici a 9 pin con garanzia

Connettori di pin di pogo maschio femmina

Descrizione del prodotto

Connettori magnetici a 9 pin maschio e femmina

I connettori magnetici a 9 pin sono dotati di 9 pin pogo con alloggiamento in nylon ad alta temperatura e magneti NdFeB per un fissaggio sicuro.

Materiali e placcatura

Pin Pogo

Materiale: Ottone (pistone e corpo)
Placcatura: Oro (Au) su Nichel (Ni) - Assicura bassa resistenza di contatto, resistenza alla corrosione e durata

Alloggiamento

Materiale: HTN (Nylon ad alta temperatura) + 30% fibra di vetro (GF) - Elevata resistenza meccanica, resistenza al calore
Colore: Nero
Valutazione di infiammabilità: UL94 V-0 - Autoestinguente, adatto per applicazioni ad alta sicurezza

Magnete

Tipo: NdFeB (Neodimio Ferro Boro), Grado N52 - Forte forza magnetica (grado più alto per uso commerciale)
Placcatura: Nichel (Ni) - Previene la corrosione del magnete

Specifiche elettriche

Tensione di esercizio: 12V CC
Corrente di esercizio: 5,0 A - Adatto per applicazioni a potenza moderata
Resistenza di contatto (PIN): ≤50mΩ (Max) - Assicura un efficiente trasferimento di potenza con perdite minime
Test ad alta tensione: CA/CC 1000V, 0,5mA, 3 secondi - Convalida l'isolamento e la rigidità dielettrica

Caratteristiche principali

Conformità:ROHS REACH- Privo di sostanze pericolose
Forza magnetica: ≥450g - Tenuta forte per connessioni sicure
Design di sicurezza: protezione da cortocircuito - Previene danni da contatto accidentale

Specifiche tecniche

Parametro	Specifica
Conteggio pin	9 pin o personalizzato
Passo	2,20 mm
Tipo	Angolo retto
Materiale pin Pogo	Ottone
Alloggiamento	Nero HTN+30%GF UL94 V-0
Magnete	Neodimio ferro boro
Grado magnete	N52 (Come richiesto)
Forza magnetica	450G
Forza della molla	80g±20g, a 1,0 mm di corsa di lavoro
Vita meccanica	5000 cicli Min.
Corrente	3,0 A
Tensione	CC 12V
Resistenza di contatto	50mΩ Max (PIN)
Test ad alta tensione	CA1000 V 0,5mA 3SEC / CC 1000V 0,5mA 3 SEC
Test allo spruzzo salino	48H
Certificazione	Prodotto conforme a ROHS o REACH
Test	Test aperto e corto al 100%

Immagini del prodotto

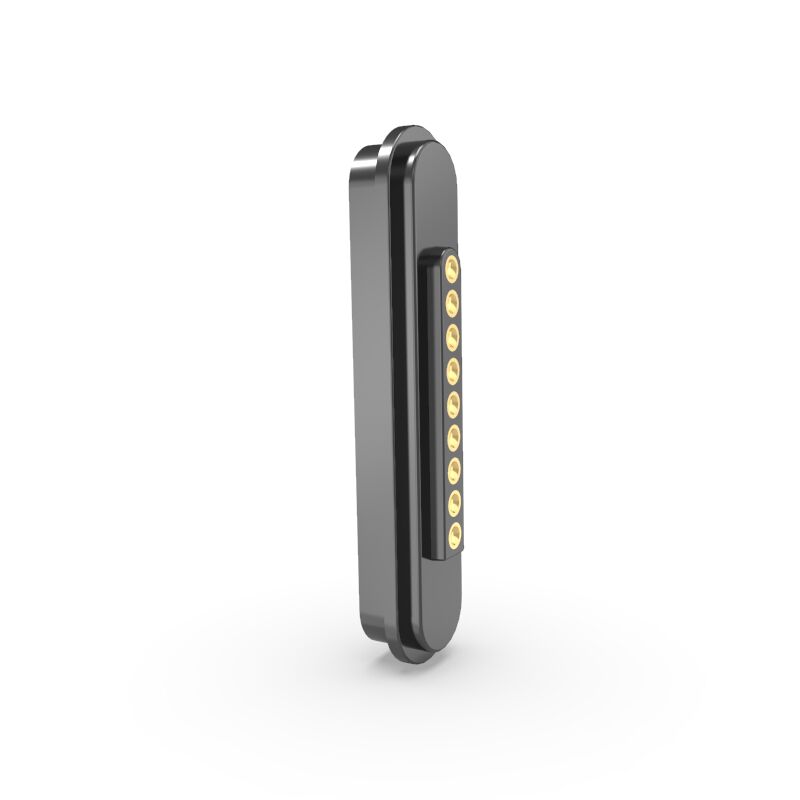

Connettori magnetici maschio a 9 pin:

Connettori magnetici femmina a 9 pin:

Layout PCB consigliato:

Tolleranza del layout: ±0,05 mm

Applicazioni

Dispositivi indossabili, apparecchiature di posizionamento intelligenti, braccialetti intelligenti per bambini, smartwatch, telefoni cellulari indossabili, auricolari Bluetooth
Apparecchiature mediche, apparecchiature wireless, apparecchiature di comunicazione dati, apparecchiature di telecomunicazione
Automazione e apparecchiature industriali, apparecchiature audiovisive
Aviazione, elettronica aerospaziale, comunicazioni militari
Automotive, navigazione per auto, apparecchiature di test e misurazione
Elettronica di consumo (telefoni cellulari, tablet, auricolari Bluetooth, fotocamere, orologi e altri prodotti elettronici portatili)

Perché scegliere UPE?

Soluzioni su misura per ogni esigenza

Personalizzazione esperta per applicazioni mediche, automobilistiche o elettroniche di consumo con collaborazione end-to-end dal concept alla produzione.

Prototipazione rapida - Tempo di commercializzazione più rapido

Campioni standard: 2-3 giorni | Design personalizzati: 7 giorni lavorativi | Progetti dipendenti dallo stampo: 12 giorni

Garanzia di qualità senza compromessi

Il controllo orientato al processo con test rigorosi garantisce il 100% delle prestazioni e della conformità alla durata.

Materiali premium e produzione di precisione

Torni svizzeri per una precisione a livello di micron e materiali importati stampati a freddo per una conduttività superiore.

Test e affidabilità certificati

Apparecchiature di laboratorio ad alta precisione convalidano le prestazioni elettriche, meccaniche e ambientali.

Efficienza dei costi senza compromessi

I flussi di lavoro ottimizzati riducono gli sprechi e abbassano i costi con prezzi trasparenti per ordini all'ingrosso.

Conformità eco-consapevole

Conforme a ROHS, senza alogeni e REACH per settori sensibili tra cui quello medico e l'infanzia.

Informazioni per l'ordine

Metodo di pagamento: T/T, PayPal, OCBC
Tempi di consegna del campione: campione di inventario 2-3 giorni lavorativi / campione personalizzato 5-7 giorni lavorativi
Tempi di consegna della produzione: 10-15 giorni lavorativi
Mercati: America, Europa, Asia, Sud Africa
Termine commerciale: EXW
Servizio: alta qualità con prezzo ragionevole, servizio OEM, dimensioni, colori e design personalizzati disponibili

Imballaggio e spedizione

Personalizzazione disponibile - Contattaci per soluzioni su misura!
