Collegamento Pogo Pin

Connettore a molla a doppia fila ad angolo retto con 6 pin personalizzato

Tutte le categorie

altri dispositivi per la trasmissione di dati

Collegamento del cavo magnetico

Collegamento magnetico rotondo

parti di giro di precisione

Contattaci

Ms. KIKI

union@upetech.net

13434524996

upetech

Contattaci ora

Connettore a molla a doppia fila ad angolo retto con 6 pin personalizzato

Marchio:	UPE
Numero di modello:	UPD02A-BXX-XXXX
Moq:	5000
prezzo:	$0.8-$3
Dettagli dell'imballaggio:	PE
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

ISO9001

Documento:

2.54mm pitch Standard POGO ...EC.pdf

Nome:

Collegamento Pogo a destra

Tipo:

Angolo retto

Materiale:

C3604, SUS304, THN

Forza della molla:

70 g+/-20 g

Attuale:

Voltaggio:

CC 12 V

Durata di prova:

100.000 cicli

Resistenza di contatto:

50 milioni di ohm al massimo.

Test di spruzzatura salina:

48 ore

Temperatura di funzionamento del prodotto:

260°C±5°C 20s±2s

Capacità di alimentazione:

5KPCS/giorno

Evidenziare:

Connettore Pogo a doppia fila

Connettore a molla a 6 pin ad angolo retto

connettore di perno a molle di pogo

Descrizione del prodotto

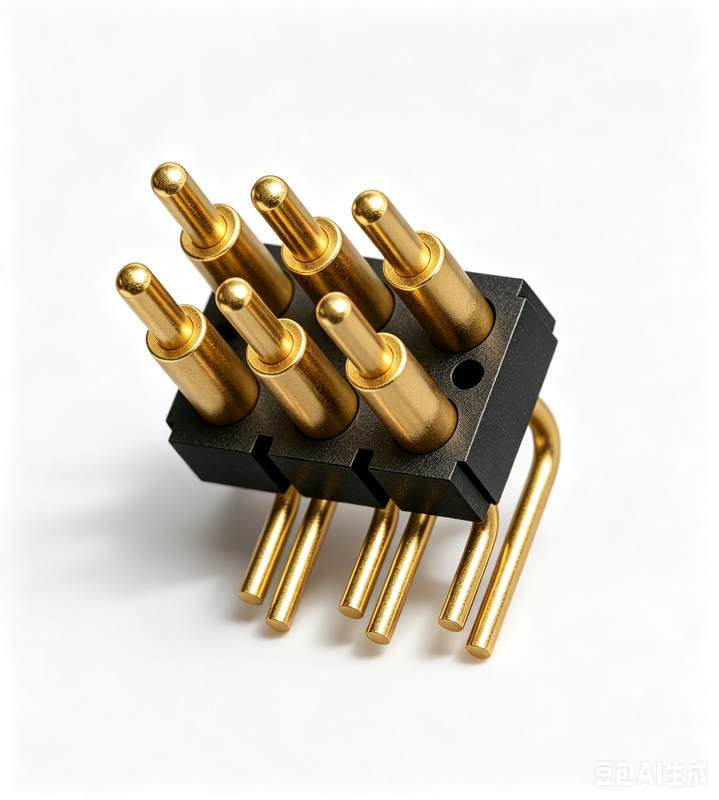

Connettore a molla a doppia fila ad angolo retto a 6 pin personalizzato

Union Precision Electronic Co., Ltd (UPE) è specializzata in connettori Pogo Pin di fascia alta, connettori magnetici e prodotti di supporto. In quanto azienda high-tech, ci concentriamo sull'innovazione tecnologica continua e sulla fornitura di prodotti di qualità superiore.

Costruzione del connettore Pogo Pin

Il connettore Pogo Pin è composto da 6 componenti essenziali:

Pistone
Barilotto
Molla
Perle di ceramica
Alloggiamento
Tappo

Specifiche tecniche

Parametro	Specifiche
Nome	Connettore Pogo Pin ad angolo retto
Numero di pin	6 pin
Isolante	Plastica nera (265°C) UL94 V-0
Pistone	Ottone 5u" Au su 60~100u" Ni
Barilotto	Ottone 5u" Au su 60~100u" Ni
Molla	Trattamento superficiale SUS
Forza della molla	70g+/-20g a 1,0 mm di corsa di lavoro
Test di durata	100.000 cicli
Corrente nominale	1A Max.
Tensione	DC 12V
Resistenza di contatto	50 milliohm Max
Test in nebbia salina	48H
Certificazione	Prodotto conforme ROHS o REACH
Test	Test di apertura e corto circuito al 100%

Connettori Pogo Pin standard con passo 2,54 mm

Disponibili in configurazioni ad angolo retto da 2 a 40 pin per varie applicazioni.

Campi di applicazione

I nostri vantaggi competitivi

Personalizzazione professionale di Pogo Pin ad alta corrente (serie 15A-30A) in produzione di massa
Sviluppati connettori maschio e femmina standard da 2,0 mm e 2,54 mm con passo da 2 a 40 pin con opzioni SMT/DIP/Angolo retto/Saldatura a tazza
Test di durata Pogo Pin fino a 1.000.000 di cicli
Tutti i prodotti sono conformi agli standard HF, RoHS e REACH
Test elettrici al 100% con report forniti prima della consegna
Forme personalizzate disponibili con strutture piccole e alta capacità di corrente

Perché scegliere UPE?

Servizio di personalizzazione professionale
Capacità di produzione rapida di campioni
Sistema di controllo qualità rigoroso
Lavorazione con componenti importati
Apparecchiature di test ad alta precisione
Procedure di controllo dei costi ragionevoli

Processo di ordinazione

Fornite disegno o campione
Conduciamo la valutazione del progetto
Produciamo e inviamo campioni
Approvate i campioni e ordinate con un deposito del 30%
Iniziamo la produzione
Forniamo foto per la verifica, voi pagate il saldo
Consegniamo i prodotti tramite corriere

Termini commerciali

Termine di pagamento	T/T, 50% di deposito, 50% di saldo
Metodo di pagamento	T/T, PayPal, OCBC
Tempo di consegna dei campioni	Campione in magazzino: 2-3 giorni lavorativi / Campione personalizzato: 5-7 giorni lavorativi
Tempo di consegna della produzione	10-15 giorni lavorativi
Mercati serviti	America, Europa, Asia, Sud Africa
Termine commerciale	EXW
Opzioni di spedizione	Aria, Mare, Espresso
Servizi	Alta qualità a prezzi ragionevoli, servizio OEM, dimensioni, colori e design personalizzati
